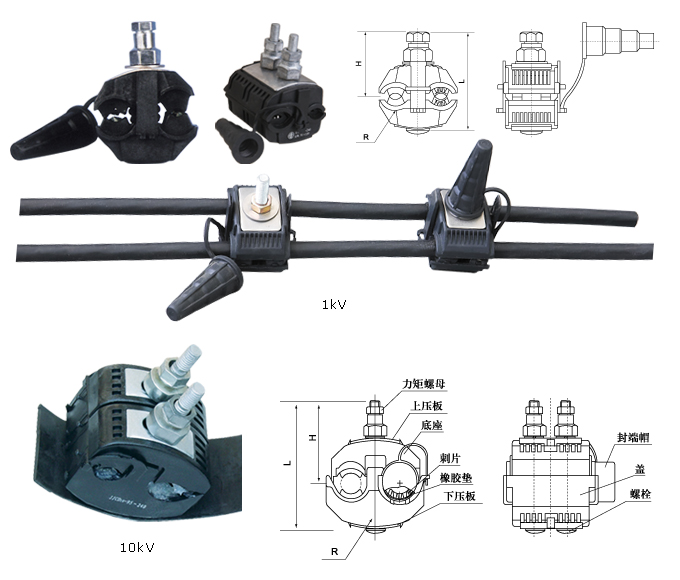

JBC系列穿刺线夹（1kV/10kV）
 用途 |
JBC(1kV)系列穿刺线夹适用于1kV及以下架空绝缘导线的支接和接续。
JBC(10kV)系列穿刺线夹适用于架空绝缘线路中从主线引出分支线的连接，或用于两个耐张段之间跳线的接续。
| 产品特点 |
◆ 穿刺结构，力矩螺母，确保穿刺压力，安装方便
◆ 结构密封，防腐蚀，使用寿命长
◆ 接触电阻小，线夹温升低
◆ 异径导线连接，适用范围广
◆ 绝缘性能优良，1kV耐电压大于4kV,10kV耐电压大于18kV
 |
规格及技术参数
| 型号Catalog No. | 主线规格Main wire | 分支线规格Branch wire | 主要尺寸 Dimensions(mm) |
||
| H | R | L | |||
| JBC-1.5-25/1.5-10 | BV 1.5-25mm2 | BV 1.5-10mm2 | 45 | 5.5 | 78 |
| JBC-16-95/4-35 | JKLYJ16-95mm2 | BV4-16mm2 JKLYJ25-35mm2 | 60 | 11 | 96 |
| JBC-50-150/6-35 | JKLY50-150mm2 | BV4-16mm2 JKLYJ25-35mm2 | 60 | 11 | 96 |
| JBC-25-95/25-95 | JKLYJ25-95mm2 | JKLYJ25-95mm2 | 55 | 10.5 | 90 |
| JBC-50-150/50-150 | JKLYJ50-150mm2 | JKLYJ50-150mm2 | 60 | 11 | 100 |
| JBC-120-240/25-120 | JKLYJ120-240mm2 | JKLYJ25-120mm2 | 65 | 13.5 | 100 |
| JBC-95-240/95-240 | JKLYJ95-240mm2 | JKLYJ95-240mm2 | 65 | 13.5 | 100 |
规格及技术参数
| 型号 Catalog No. |
主线规格 Main wire |
分支线规格 Branch wire |
螺栓数量 Number of bolts |
扭矩值 N.m |
主要尺寸 Dimensions(mm) |
||
| H | R | L | |||||
| JBC10-1 | 25-50mm2 | 25-50mm2 | 2 | 30 | 80 | 68 | 114 |
| JBC10-2 | 70-120mm2 | 25-50mm2 | 2 | 30 | 80 | 73 | 114 |
| JBC10-3 | 70-120mm2 | 70-120mm2 | 2 | 30 | 80 | 75 | 114 |
| JBC10-4 | 150-240mm2 | 70-120mm2 | 2 | 30 | 80 | 81 | 114 |
| JBC10-5 | 150-240mm2 | 150-240mm2 | 2 | 30 | 80 | 85 | 114 |
| JBC10-6 | 150-240mm2 | 25-50mm2 | 2 | 30 | 80 | 82 | 114 |
