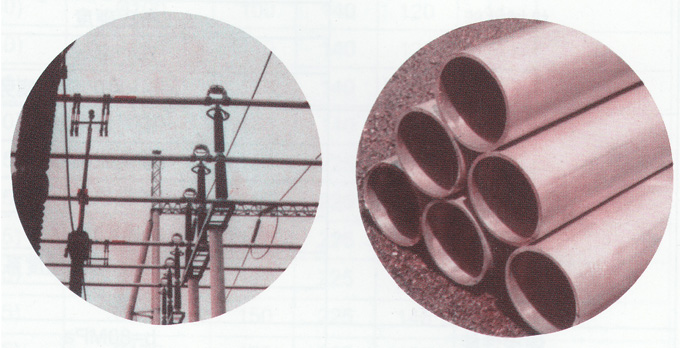

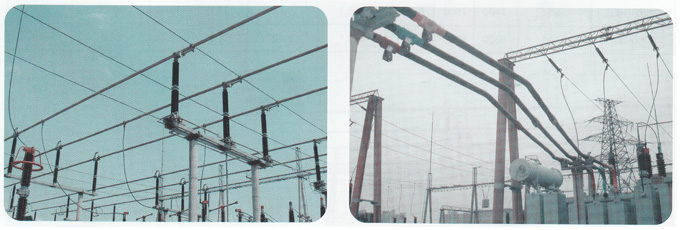

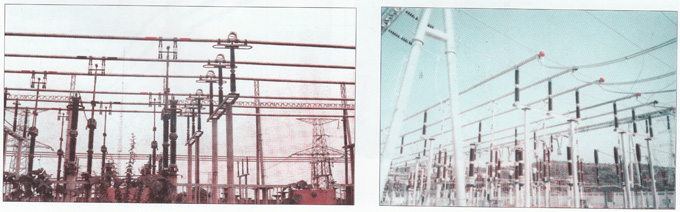

铝合金导电管母线

1）铝合金牌号及化学成分
牌号 化学成份(%) 铅含量不小于
Si Fe Mg Cu Re
铅锰系列3A21(LF21) 0.6 0.7 1.0-1.6 0.20   余量
铅锰系列6063(LF21) 0.2-0.6 0.35 0.45-0.9 0.10   余量
铝镁稀土系列(LDRe) 0.2-0.6 0.35 0.1 0.10 0.07-0.16 余量



1）常用管母线计算数据
规格
(mm2)		 导体截面
(mm2)		 +70°C载流量(A) 截面系数W
(CM3)		 惯性半径R
(CM)		 惯性距R
(CM4)		 理论重量(Kg/m) 供货长度
M
3A21 6063 6063Re 3A21 6063 6063Re
Ф70/64 631 1560 1645 1700 10.3 2.37 35.5 1.73 1.72 ≤13
Ф80/72 955 2100 2226 2289 17.6 2.69 69.2 2.62 2.60 ≤13
Ф90/80 1335 2486 2635 2710 27.4 3.01 121 3.66 3.64 ≤13
Ф100/90 1491 2810 2979 3063 34.4 3.36 169 4.10 4.07 ≤13
Ф110/100 1649 2850 3021 3107 42.2 3.72 228 4.53 4.50 ≤13
Ф120/110 1805 3090 3275 3368 50.8 4.07 299 4.96 4.93 ≤13
Ф130/116 2703 3900 4134 4251 80.4 4.36 513 7.43 7.38 ≤13
Ф150/136 3143 4400 4664 4796 109.4 5.06 806 8.64 8.58 ≤9
Ф170/156 3583 4694 4976 5116 142.9 5.77 1193 9.88 9.81 ≤9
Ф200/180 5966 7460 7908 8131 275.1 6.73 2701 16.40 16.29 ≤9
Ф250/230 7536 8300 8798 9047 443.1 8.49 64.87 20.74 20.6 ≤8




3）铝锰系导电管母线(LF21)性能指标
检测项目 性能指标
机械性能
  抗拉强度 ＞226MPa
  屈服强度 ＞196MPa
  布氏硬度 HB=620MPa(10/500)
  延伸率% =5～６
  ５*10循环疲劳极限 b-1=117.6MPa
物理性能
  相对导电率: ＞51%IACS
  线膨胀系数： (20-100℃)=23.910-
  弹性模量： 61/℃
  泊松比 E=71103MPa
  20℃电阻温度系数 =0.31T
  比重； 0.00041 1/℃
焊接性能
  b=80MPa d=2.712g/cm2




4）铝镁系导电管母线(LDRE)性能指标
牌号 状态
机械性能
  抗拉强度 ＞226MPa
  屈服强度 ＞196MPa
  布氏硬度 HB=620MPa(10/500)
  延伸率% =5～６
  ５*10循环疲劳极限 b-1=117.6MPa
物理性能
  相对导电率: ＞51%IACS
  线膨胀系数： (20-100℃)=23.910-61℃
  弹性模量： E=71103MPa
  泊松比 =0.31T
  20℃电阻温度系数 0.00041 1/℃
  比重； d=2.712g/cm2
焊接性能
  ＞130MPa
