钢绞线用耐张线夹(焊接型)

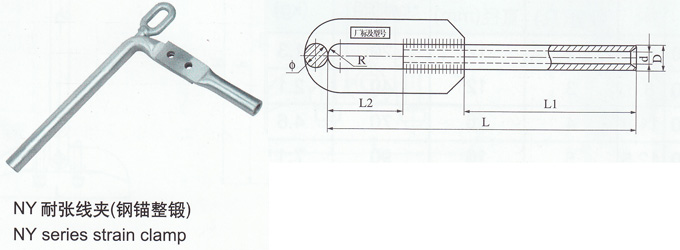

1)钢绞线用耐张线夹(焊接型)

Strain Clamps for Steel Wire(welding type)

型号
Catalog
No.
适用钢铰线外径
Dia.of
steelwire
主要尺寸Dimensions(mm) 标称破坏荷重
Rated Failure
load(kN)
L L1 L2 D d Ф R
NY-35G 7.8 215 115 55 16 8.4 16 8 45
NY-50G 9.0 220 130 55 18 9.7 16 9 60
NY-55G 9.6 230 140 55 20 10.2 16 10 70
NY-70G 11.0 255 155 60 22 11.7 18 11 88
NY-80G 11.5 275 175 55 24 12.2 18 12 100
NY-100G 13.0 295 185 70 26 13.5 20 13 123
NY-120G 14.0 315 195 75 28 14.7 22 14 143
NY-135G 15.0 340 215 75 30 15.7 22 15 164
NY-150G 16.0 380 230 90 32 16.7 24 16 187

热镀锌钢制件
Hot-dip galvanized steel

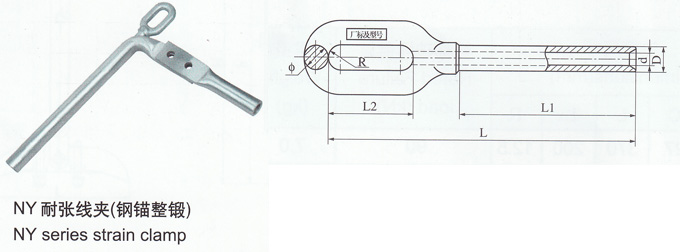

2)钢绞线用耐张线夹(整锻型)

Strain Clamps for Steel Wire(monobloc forging type)

型号
Catalog
No.
适用钢铰线外径
Dia.of
steelwire
主要尺寸Dimensions(mm) 标称破坏荷重
Rated Failure
load(kN)
L L1 L2 D d Ф R
NY-35G 7.8 200 115 55 16 8.4 16 8 45
NY-50G 9.0 215 130 55 18 9.7 16 9 60
NY-55G 9.6 225 140 55 20 10.2 16 10 70
NY-70G 11.0 245 155 60 22 11.7 18 11 88
NY-80G 11.5 260 175 55 24 12.2 18 11 100
NY-100G 13.0 290 185 70 26 13.5 20 13 123
NY-120G 14.0 310 195 75 28 14.7 22 12 143
NY-135G 15.0 335 215 75 30 15.7 22 13 164
NY-150G 16.0 365 230 90 32 16.7 24 14 187

热镀锌钢制件
Hot-dip galvanized steel
