铝包钢绞线用耐张线夹(液压型)

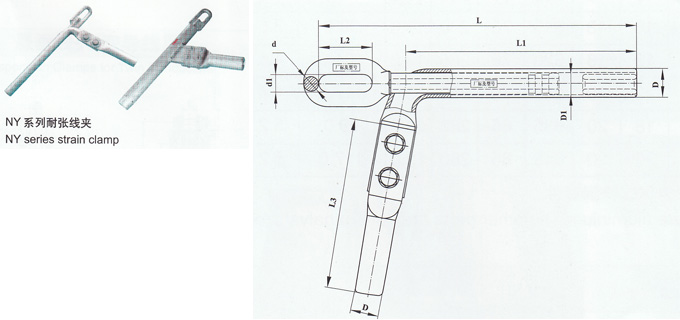

1)耐张线夹(钢锚整锻型)

Strain Clamps(Hydraulic Compression Type)

型号
Catalog
No.
适用导线
Suitable
Conductor
主要尺寸Dimensions(mm) 握力
Slip
Strength(kN)
重量
Weight
(kg)
L L1 L2 L3 D D1 d d1
NY-35BG JBL20A-35 325 230 55 200 Ф32 Ф18 Ф16 20 38 1.92
NY-50BG JLB20A-50 345 250 55 200 Ф32 Ф18 Ф16 20 57 1.96
NY-65BG JLB20A-65 390 285 65 210 Ф36 Ф22 Ф18 22 73 2.71
NY-70BG JLB20A-70 390 285 65 210 Ф36 Ф22 Ф18 22 78 2.76
NY--80BG JLB20A-80 435 325 65 210 Ф36 Ф24 Ф18 22 85 3.15
NY-95BG JLB20A-95 450 340 65 250 Ф40 Ф26 Ф18 22 96 3.75
NY-100BG.1 JLB20A-100 465 340 78 250 Ф40 Ф28 Ф20 26 116 4.34
NY-100BG.2 JLB30A-100 435 325 65 210 Ф36 Ф24 Ф18 22 76 3.25
NY-120BG.1 JLB20A-120 465 340 78 250 Ф42 Ф30 Ф22 26

139

5.00

NY-120BG.2

JLB30A-120 450 340 65 250 Ф40 Ф26 Ф18 22 92 3.75
NY-150BG.1 JLB20A-150 535 390 85 260 Ф45 Ф32 Ф24 30 170 6.62
NY-150BG.2 JLB30A-150 465 340 78 250 Ф40 Ф28 Ф20 26 112 4.34
NY-185BG.1 JLB20A-185 575 435 85 260 Ф48 Ф34 Ф24 30 199 7.92
NY-185BG.2 JLB30A-185 465 340 78 250 Ф42 Ф30 Ф22 26 138 5.10

线夹本体和引流线夹为铝制件,其余为热镀锌钢制件。
The clamp body and jumper are aluminium. The other parts are hot-dip galvanized steel.

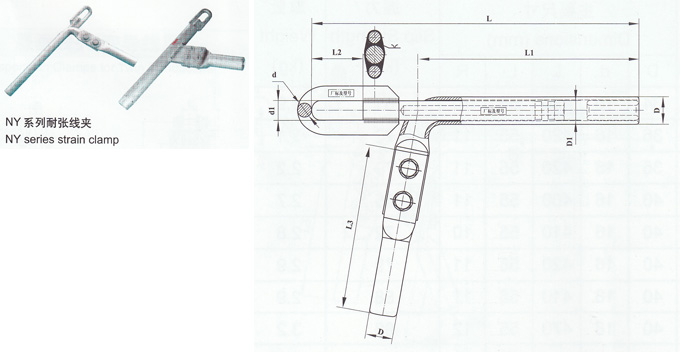

2)耐张线夹(钢锚焊接型)

Strain Clamps(Hydraulic Compression Type)

型号
Catalog
No.
适用导线
Suitable
Conductor
主要尺寸Dimensions(mm) 握力
Slip
Strength(kN)
重量
Weight
(kg)
L L1 L2 L3 D D1 d d1
NY-35BG JL20A-35 350 230 55 200 Ф32 Ф18 Ф16 20 38 1.92
NY-50BG JLB20A-50 370 250 55 200 Ф32 Ф18 Ф16 20 57 1.96
NY-65BG JLB20A-65 415 285 65 210 Ф36 Ф22 Ф18 22 73 2.71
NY-70BG JLB20A-70 415 285 65 210 Ф36 Ф22 Ф18 22 78 2.76
NY--80BG JLB20A-80 460 325 65 210 Ф36 Ф24 Ф18 24 85 3.15
NY-95BG JLB20A-95 475 340 65 250 Ф40 Ф26 Ф18 26 96 3.75
NY-100BG.1 JLB20A-100 500 340 78 250 Ф40 Ф28 Ф20 28 116 4.34
NY-100BG.2 JLB30A-100 460 325 65 210 Ф36 Ф24 Ф18 24 76 3.25
NY-120BG.1 JLB20A-120 500 340 78 250 Ф42 Ф30 Ф22 30

139

5.00

NY-120BG.2

JLB30A-120 475 340 65 250 Ф40 Ф26 Ф18 26 92 3.75
NY-150BG.1 JLB20A-150 580 390 85 260 Ф45 Ф32 Ф24 32 170 6.62
NY-150BG.2 JLB30A-150 500 340 78 250 Ф40 Ф28 Ф20 28 112 4.34
NY-185BG.1 JLB20A-185 620 435 85 260 Ф48 Ф34 Ф24 34 199 7.92
NY-185BG.2 JLB30A-185 500 340 78 250 Ф42 Ф30 Ф22 30 138 5.10
