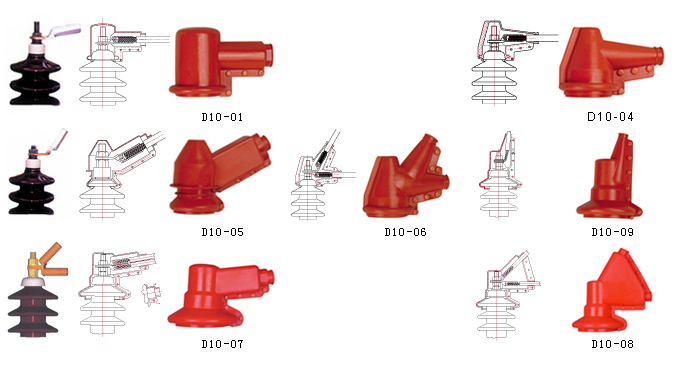

1)接线端子安全护罩 connecting terminal safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 高 压 进 线 High voltage |
D10-01 | 接线端子 Connecting terminal |
FT10-D02A | 横 | 1*16-1502 | 20-500kVA | 硅 橡 胶 Silicone rubber |
| D10-04 | FT10-D01A | 横 | 1*16-952 | 20-500kVA | |||
| D10-05 | FT10-D05B | 斜 | 2*16-952 | 20-500kVA | |||
| D10-06 | FT10-D06AB | 横、斜 | 1*16-952 | 20-500kVA | |||
| D10-07 | FT10-D07B | 斜 | 2*16-952 | 10-630kVA | |||
| D10-08 | FT10-D08AB | 横、斜 | 2*16-952 | 10-630kVA | |||
| D10-09 | FT10-D09B | 斜 | 1*16-952 | 10-630kVA | |||
|

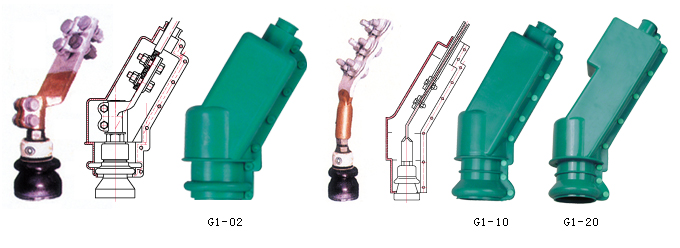

2)油变线夹安全护罩 Transformer clamp safety shlield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
G1-02 | M16油变线夹30° | FT1-G01B | 斜 | 1*35-2402 | 20-500kVA | 硅 橡 胶 Silicone rubber |
| G1-10 | M22油变线夹30° | FT1-G05B | 斜 | 1*35-2402 | 20-500kVA | ||
| G1-20 | M22及以下双槽 油变线夹30° |
FT1-G20B | 斜 | 1*95-2402 | 10-630kVA | ||
|

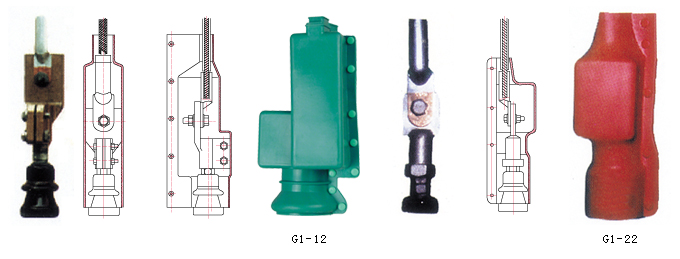

3)油变线夹安全护罩 Transformer clamp safety shlield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
G1-12 | M16油变线夹0° | FT1-G12A | 横 | 1*35-2402 | 20-400kVA | 硅橡胶 |
| G1-22 | M22油变线夹0° | FT1-G22A | 横 | 1*35-1502 | 20-400kVA | 非热缩 | |
|

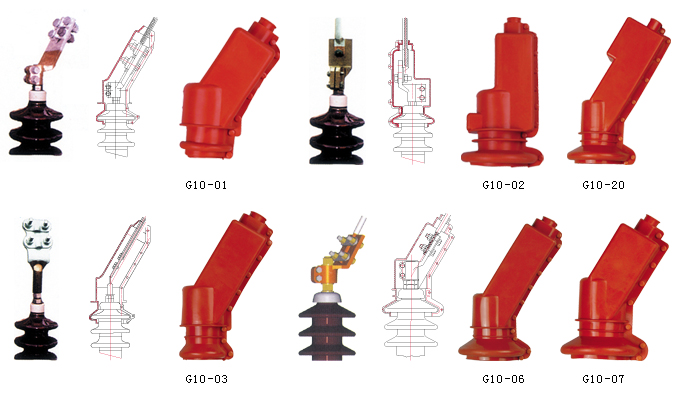

4)油变线夹安全护罩 Transformer clamp safety shlield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 高压出线 High voltage |
G10-01 | M16及以下 油变线夹 |
FT10-G01B | 斜 | 1*162-2402 | 20-500kVA | 硅橡胶 Silicone rubber |
| G10-03 | M22及以下 油变线夹 |
FT1-G05A | 斜 | 1*162-2402 | 20-500kVA | ||
| G10-02 | 0℃设备线夹 1，2号单0℃ 孔油变线夹 |
FT10-G04A | 横 | 1*162-702 | 20-500kVA | ||
| G10-06 | 油变线夹30 |
FT10-G06B | 斜 | 2*162-2402 | 10-630kVA | ||
| G10-07 | M16及以下油变线夹 | FT10-G07B | 斜 | 1*162-1202 | 10-630kVA | ||
| G10-20 | M22及以下双槽油变线夹 | FT10-G20B | 斜 | 2*162-2402 | 10-630kVA | ||
|

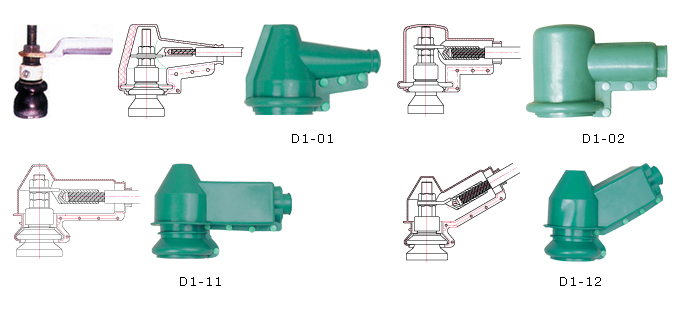

5)接线端子安全护罩 Connecting terminal safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
D1-01 | 接线端子 Connecting terminal |
FT1-D01A | 横 | 1*352-952 | 20-500kVA | 硅 橡 胶 Silicone rubber |
| D1-02 | FT1-D02A | 横 | 1*352-1502 | 20-500kVA | |||
| D1-11 | FT1-D03A | 横 | 1-2*1202-2402 | 10-500kVA | |||
|

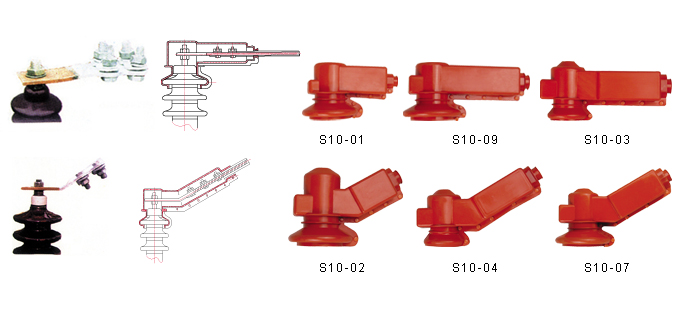

6)设备线夹安全护罩 Terminal connerctor safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 高压出线 High voltage |
S10-01 | 1、2号设备线夹0° | FT10-S01A | 横 | 1*2-702 | 20-500kVA | 硅 橡 胶 Silicone rubber |
| S10-02 | 1、2号设备线夹30° | FT10-S02B | 斜 | 1*2-702 | 20-500kVA | ||
| S10-03 | 3、4号设备线夹0° | FT10-S03A | 横 | 1*2-1502 | 20-500kVA | ||
| S10-04 | 3、4号设备线夹30° | FT10-S04B | 斜 | 1*2-1502 | 20-500kVA | ||
| S10-07 | 3、4号设备线夹30° | FT10-S07B | 斜 | 1*2-2402 | 20-500kVA | ||
| S10-09 | 3、4号设备线夹0° | FT10-S09A | 斜 | 1*95-4242 | 100-800kVA | ||
|
7)设备线夹安全护罩 Terminal connerctor safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
S1-01 | 1-2号设备线夹0° | FT1-S05A | 横 | 1*352-952 | 20-500kVA | 硅 橡 胶 Silicone rubber |
| S1-02 | 1-2号设备线夹30° | FT1-S06B | 斜 | 1*352-952 | 20-500kVA | ||
| S1-11 | 3-4号设备线夹0° | FT1-S03A | 横 | 1*1202-2402 | 20-500kVA | ||
| S1-12 | 3-4号设备线夹30° | FT1-S04B | 斜 | 1*1202-2402 | 20-500kVA | ||
|

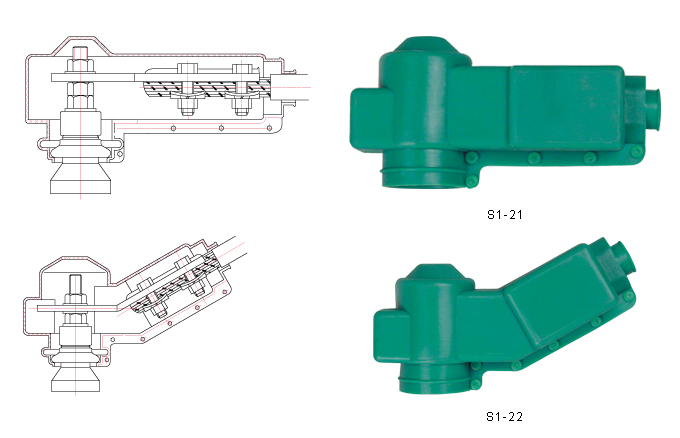

8)设备线夹安全护罩 Terminal connerctor safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
S1-21 | 1-2号设备线夹0° | FT1-S21A | 横 | 1-2*162-1502 | 10-100kVA | 硅橡胶 Silicone rubber |
| S1-22 | 1-2号设备线夹30° | FT1-S22B | 斜 | 1-2*162-1502 | 10-100kVA | ||
|

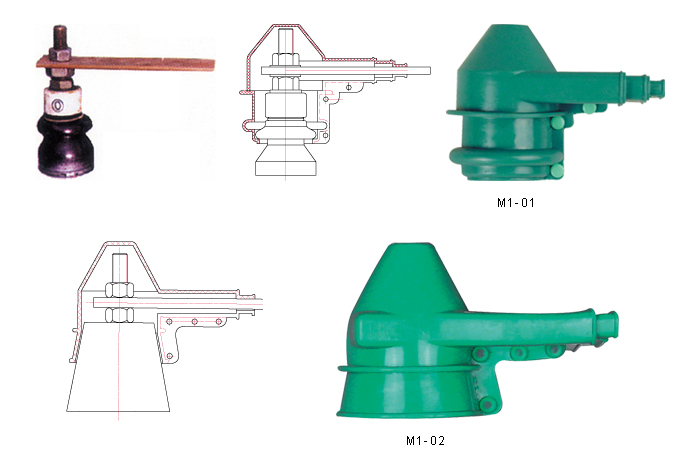

9)母排安全护罩 Bus-bar safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
M1-01 | 1-2号设备线夹0° 1-2号设备线夹30° |
FT1-M01 | 横 | 1*6*60 | 10-100kVA | 硅橡胶 Silicone rubber |
| M1-02 | FT1-M02 | 横 | 1*6*60 | 10-100kVA | |||
|

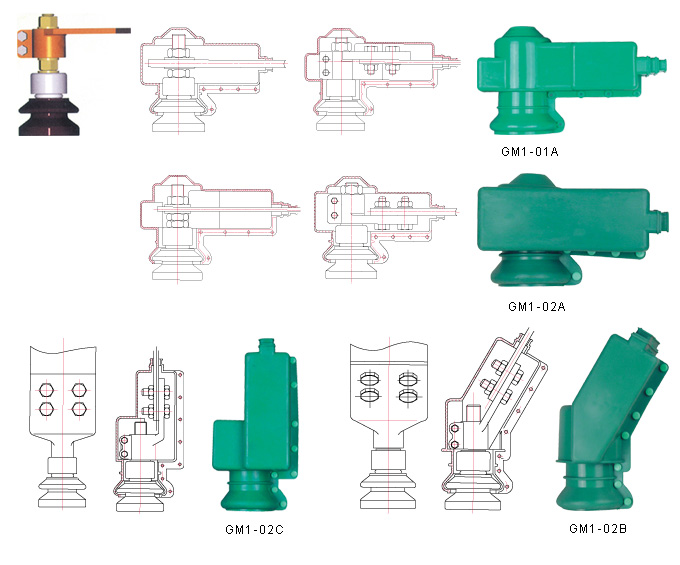

10)油变排安全护罩 Bus-bar trans former safety shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 低压出线 Low voltage |
GM1-01A | M2油变100母排 | FT1-GM01 | 横 | 1*10*60 | 10-630kVA | 硅 橡 胶 Silicone rubber |
| GM1-02A | M2油变100母排 | FT1-GM02A | 横 | 1*10*100 | 10-630kVA | ||
| GM1-02C | M2油变100母排 | FT1-GM02C | 竖 | 1*10*100 | 10-630kVA | ||
| GM1-02B | M2油变100母排 | FT1-GM02B | 斜 | 1*10*100 | 10-630kVA | ||
|

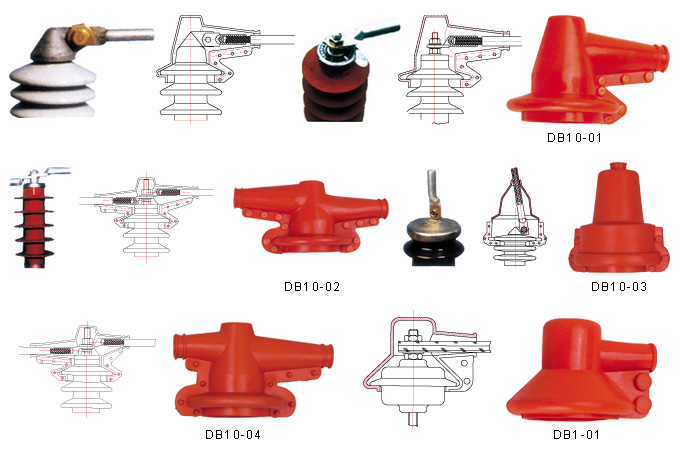

11)氧化锌避雷器护罩 Zinex oxide arrester shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 高压出线 High voltage |
DB10-01 | 复合氧化锌避雷器+接线端子 | FT10-DB01 | 横 | 1*162-952 | 6-10kVA配电型 | 硅 橡 胶 Silicone rubber |
| DB10-02 | FT10-DB02 | 横、横 | 2*162-952 | 6-10kVA配电型 | |||
| DB10-04 | FT10-DB04 | 横、横 | 2*162-952 | 6-10kVA配电型 | |||
| DB1-01 | FT1-DB05 | 横 | 2*162-2402 | 220-380kVA | |||
| DB10-03 | 阀式避雷器 | FT10-DB03 | 竖 | 1*162-2402 | 6-10kVA配电型 | ||
|

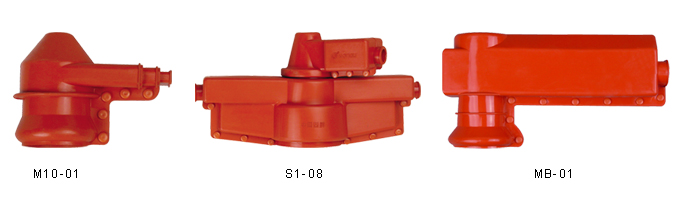

12)母排、计量器、并沟线夹安全护罩 Female platoon、Dosimeter、And ditch insulting clamp security guard shield |
 |
| 类别 Type |
订货代号No. | 配用金具名称 Fitting Name |
护罩Shield | 备注 Note | |||
| 护罩Shield | 型号 | 接线方式 | 导线数*规格 | 适用变压器容量 | |||
| 高压出线 |
M10-01 | 60*6及以下母排 | FTT10-M03 | 横 | 1*6*60 | 10-630kV | 硅橡胶 Silicone rubber |
| S1-08 | JLS-10计量箱接线夹型 | F10-S08 | 三通 | 3*162-952 | JLS-10 | ||
| 低压出线 | MB-01 | B3并沟线夹+母线 | FT1-MB01 | 横 | 2*502-2402 | 10-630kV | |
|

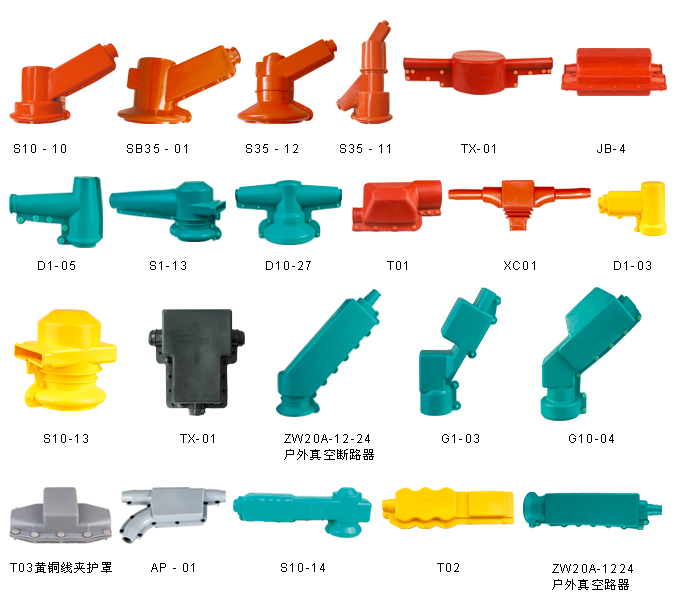

13)另类护罩 Transformer clamp safety shield |
 |
| 类别 Type |
订货代号No. | 配用名称 |
护罩Shield | 备注 Note | ||
| 护罩Shield | 型号 | 配用金具名称 | 接线方式 | |||
| 高(低)压出线 |
S10-10 | 10kV真空断路器级护罩 ZW32-12G/630-20 |
FT10-S10B | 3、4号设备线夹30° | 斜 | 硅橡胶 |
| SB35-01 | 35kV电站型避雷器绝缘护罩 | F35-SB01B | 3、4号设备线夹30° | 斜 | ||
| S35-12 | 35kV变压器绝缘护罩 | FT35-S12B | 3、4号设备线夹30° | 斜 | ||
| S35-11 | 隔离开关绝缘护罩 GW5-35||D(W)630 |
S35-S11B | 3、4号设备线夹30° | 斜 | ||
| TX-01 | 并沟线夹护罩 | / | / | 横 | ||
| JB-4 | 双进线夹护罩 | / | 水平接线 | 横 | ||
| D1-05 | 接线端子 | FT10-D05A | 接线端子 | 横 | ||
| S1-13 | 双口径护罩 | FT1-S13 | / | 横 | ||
| D10-27 | 计量箱双向护罩 | FT10-D27A | 接线端子 | 横 | ||
| XC01 | 110kV悬垂线夹绝缘防罩 | FT110-XC01 | XGU悬垂线夹 | / | ||
| T01 | / | FT1-01 | M22油变线夹 | 竖 | ||
| D1-03 | 接线端子 | FT10-D03A | 接线端子 | 横 | ||
| S10-13 | 单口径护罩 | FT10-D03A | / | 横 | ||
| TX-01 | T型线夹绝缘护罩 | F-TX01 | T型线夹 | / | ||
| ZW20A-1224 | 户外真空断路器 | FT10-S1224 | 3、4号设备线夹30° | 斜 | ||
| G1-03 | 10kV配变低压 60°出线防护罩 |
FT1-G03 | M22油变100母排 | 斜 | ||
| G10-04 | 双出线护罩 | FT10-T04C | M16及以下油变线夹 | 斜 | ||
| T03 | 黄铜线夹护罩 | FT10-T03 | 1、2号设备线夹0° | 横 | ||
| AP01 | 楔型线夹绝缘护罩 | F-AP01 | JXL楔形线夹 | / | ||
| S10-14 | 真空开关短铜排连接3#、4#设备线夹先垂接绝缘护罩 | FT10-S14 | 3、4号设备线夹0° | 竖 | ||
| T02 | 设备线夹护罩 | FT10-02 | 3、4号设备线夹 | 竖 | ||
| ZW20A-12-24 | 户外真空断路器 | FT10-S12-24 | M16油 | 横 | ||
