10kV架空绝缘线路耐张串装置图

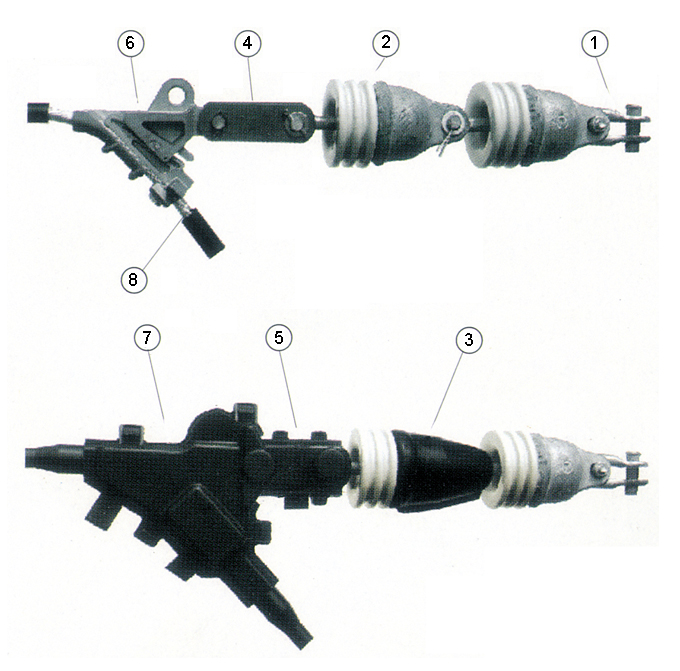

1)XP-4盘形悬式绝缘子耐张串

10kV架空绝缘线路耐张串装置,C型线夹

XP-4盘形悬式绝缘子耐张串材料表

序号
No.
名称
Name
型号规格
Size
数量
No.
1 直角挂板
Right angle hung plate
Z-7 1
2 球头挂环
Ball-eye
QP-7 1
3 盘形悬式绝缘子
Insulator
XP-4 2
4 盘形悬式绝缘子绝缘罩
Insulator cover
PXP 1
5 双联碗头挂板
Double-link socket-clevis eye
WS-7 1
6 碗头挂板绝缘罩
Socket clevis-eye insulation cover
WS(Z)-7 1
7 楔型耐张线夹
Strain clamp(wedge type)
NXL-(规格待选用)
NXL-(size choose)
1
8 楔型耐张线夹绝缘罩
Strain clamp insulation cover
NXL-(规格待选用)
NXL-(size choose)
1
9 自粘性绝缘带
Self-sticky insulation tape
J 适量

备注:1、铜芯线路耐张线夹可选用NXT。
2、0.4KV线路应减少一个悬式绝缘子。

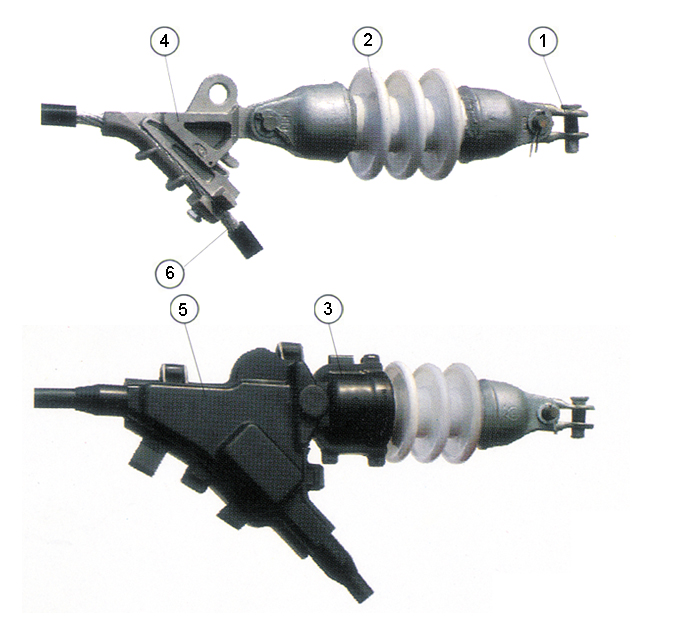

2)52-9A改型悬式绝缘子耐张串



52-9A改型悬式绝缘子耐张串材料表

序号
No.
名称
Name
型号规格
Size
数量
No.
1 U型挂环
Shackle
U-7 1
2 改型悬式绝缘子
Suspension insulator
52-9A 2
3 盘形悬式绝缘子绝缘罩
Insulator insulation cover
PXP(Z) 1
4 平行挂板
Parallel clevis
P-7 1
5 平行挂板绝缘罩
Pareallel clevis insulation cover
P-7(Z) 1
6 楔型耐张线夹
Strain clamp(wedge type)
NXL-(规格待选用)
NXL-(size choose)
1
7 楔型耐张线夹绝缘罩
Strain clamp insulation cover
NXL-(规格待选用)
NXL-(size choose)
1
8 自粘性绝缘带
Self-sticky insulation tape
J 适量


备注:1、铜芯线路耐张线夹可选用NXT。
2、0.4KV线路应减少一个悬式绝缘子。


3)双铁头瓷拉棒耐张串



双铁头瓷拉棒耐张串材料表

序号
No.
名称
Name
型号规格
Size
数量
No.
1 U型挂环
Shackle
U-7 1
2 双铁头瓷拉棒
Double iron-head porcelain pulling stick
SL-15/30 1
3 双铁头瓷拉棒绝缘罩
Double iron-head porcelain pulling stick insulation cover
SL(Z)-15/30 1
4 楔型耐张线夹
Strain clamp(wedge type)
NXL-(规格待选用)
NXL-(size choose)
1
5 楔型耐张线夹绝缘罩
Strain clamp insulation cover
NXL-(规格待选用)
NXL-(size choose)
1
6 自粘性绝缘带
Self-sticky insulation tape
J 适量


备注:1、铜芯线路耐张线夹可选用NXT。


4)高原型复合绝缘子耐张串



高原型复合绝缘子耐张串

序号
No.
名称
Name
型号规格
Size
数量
No.
1 直角挂板
Right angle hung plate
Z-7 1
2 球头挂环
Ball-eye
QP-7 1
3 高原型复合绝缘子
Insulator
HJII-10/70 1
4 双联碗头挂板
Double-link socket-clevis eye
WS-7 1
5 碗头挂板绝缘罩
Socket clevis-eye insulation cover
WS(Z)-7 1
6 楔型耐张线夹
Strain clamp(wedge type)
NXL-(规格待选用)
NXL-(size choose)
1
7 楔型耐张线夹绝缘罩
Strain clamp insulation cover
NXL-(规格待选用)
NXL-(size choose)
1
8 U型挂环 U-7 1
9 自粘性绝缘带
Self-sticky insulation tape
J 适量


备注:1、铜芯线路耐张线夹可选用NXT。
