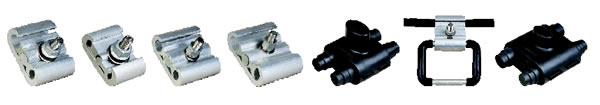

C型线夹


C型线夹
用途

楔型线夹适用架空配电线路中架空绝缘铝绞线或钢芯铝绞线间的非承力接续或分支,绝缘罩和线夹配套使用,
起绝缘防护作用。

线夹的选用

C型线夹主要用于架空配电线路中20kV架空绝缘导线、 铝铰线、钢芯铝铰线、 钢铰线和铜导线非承受力位置上T接接续或跳线用。 该线夹采用导电性能良好的高强度特殊铝合金制造, 结构采用合理C型和之间。 当导线热胀冷缩时,C 型结构应用具有的弹性, 始终保持线夹与导线间持久恒定的接触压力。 它随着外界环境及负载条件的变化, 而接 触压力不变, 满足了接续连接的最佳要求。

■ 结构特点:

1.接触性能 : 线夹与导线接触面大,夹紧力恒定,直流电阻比率在0.85~0.9之间;
2.过载能力:过载能力达到核定电流2倍以上;
3.牢固性能 : 高强度材料,不锈钢螺栓紧固,连接可靠,永不脱落 ;
4.热循环性能:热循环性能好,始终在直流电阻比率1以下运行;
5.安装:安装和拆卸方便,适合高空作业;
6.节能性能, 材质采用高强度特殊铝合金制造,无电磁损耗,搞腐蚀、 抗氧化。

■ 绝缘罩特点:

1.工频耐压:≥30kV 保压 1分钟不击穿;
2.绝缘电阻:≥ 1.0× 10 1/2
3.环境温度:-30℃~90℃;
4.耐气候性能:经人工气候老化试验1008小时后性能良好;
5.抗拉强度:≥200Mpa。

C型线夹安装说明

C型线夹为非承力型电力连接金具, 不能用作承力金具 ; 只能使用于导线的连接,跳线, “T”接及变压器引下线。线夹适用于电压等级:380kV、10kV、35kV、110kV、220kV、可以铝-铝、铜-铜、铁-铁的连接。无须包铝包带。
1、确定型号:仔细核对导线与线夹上所标一致,如:CT-822 LGJ185-LJ120/95,LGJ95表示为:LGJ185对LJ(TJ)120或LGJ185对LJ(TT)95或LGJ185对LGJ95 的连接。 (如图 1)
2、 确定大小线 :因 线夹在设计中考虑满足不同线径的配合,铰接块两边的内弧面有不同的尺寸,大弧面配合大导线;小弧面配合小导线。规 定:母线为大(主)线,公块为小(支)线,把铰接块拿出,使其成拱状(两铰块转成一定角度)。 (如图2)
3、 放好导线和螺栓:把导线放入” C” 件线槽中,根据大小线放入成弓形向外。从 “C”件背面插入螺栓,使螺栓位于铰接块顶部的中间位,用扳手拧紧螺栓。 (如图3、4)
4、 确认已经装好:在拧紧螺栓时,在最后几个螺牙应有明显受力感,把铰线块压平,顶住”C”件即可。 “C”件应有微微变形。 (如图5)
5、拆卸:松开螺栓,在铰接与 “C”件间插入螺丝批,用力向上撬,使铰接块向上拱即可。 (如图6)

导线规格
线径(mm)
LJ(TJ)-35
7.5
LJ(TJ)-50
9
LJ(TJ)-70
10.8
LJ(TJ)-95
12.12
LJ(TJ)-120
14.25
LJ(TJ)-150
15.75
LJ(TJ)-185
17.5
LJ(TJ)-240
20
LJ(TJ)-240
20
LJ(TJ)-35 SP-C61 SP-C61 SP-C53 SP-C52 SP-C44 SP-C44 SP-C24 SP-C16 SP-C35
LJ(TJ)-50   SP-C61 SP-C53 SP-C52 SP-C44 SP-C43 SP-C24 SP-C16 SP-C50
LJ(TJ)-70     SP-C52 SP-C51 SP-C43 SP-C43 SP-C23 SP-C16 SP-C70
LJ(TJ)-95       SP-C43 SP-C43 SP-C42 SP-C23 SP-C15 SP-C95
LJ(TJ)-120         SP-C22 SP-C41 SP-C22 SP-C15 SP-C120
LJ(TJ)-150           SP-C32 SP-C22 SP-C14 SP-C150
LJ(TJ)-185             SP-C21 SP-C13 SP-C185
LJ(TJ)-210               SP-C13 SP-C210
LJ(TJ)-240               SP-C12 SP-C240
LJ(TJ)-50 SP-C61 SP-C61 SP-C53 SP-C52 SP-C44 SP-C43 SP-C24 SP-C16 SP-C50
LJ(TJ)-70 SP-C61 SP-C53 SP-C52 SP-C51 SP-C43 SP-C43 SP-C24 SP-C16 SP-C70
LJ(TJ)-95 SP-C53 SP-C52 SP-C51 SP-C44 SP-C43 SP-C42 SP-C23 SP-C15 SP-C95
LJ(TJ)-120 SP-C52 SP-C44 SP-C43 SP-C43 SP-C42 SP-C42 SP-C23 SP-C15 SP-C120
LJ(TJ)-150 SP-C44 SP-C44 SP-C43 SP-C42 SP-C41 SP-C41 SP-C22 SP-C15 SP-C150
LJ(TJ)-185 SP-C43 SP-C24 SP-C24 SP-C23 SP-C23 SP-C22 SP-C22 SP-C14 SP-C185
LJ(TJ)-240 SP-C24 SP-C24 SP-C23 SP-C22 SP-C22 SP-C21 SP-C21 SP-C13 SP-C240


 JKLYJ为不带钢芯的紧压架空铝线
如:LJ150对 LJ95型号为:SP-C42;
TJ120对TJ70型号为:SP-C43
接地线: GJ-50接 ? 0圆钢 为SP-C5
GJ-50接 ? 4圆钢 为SP-C44
GJ-50接 ? 2圆钢 为SP-C52
GJ-50接 ? 6圆钢 为SP-C43

导线规格 LGJ-35/6 GJ-35/6 LGJ-70/10 LGJ-70/40 LGJ-95/15.20 LGJ-95/15.25 LGJ-95/55 LGJ-150/20.5 LGJ-185/25.30 LGJ-240/30,40,50
线径(mm) 8.16 9.6 11.4 13.6 13.6,13.87 15.07,15.74 16 16.67,17.1 18.8,18.88 21.6,22.4
LGJ-35/6 SP-C61 SP-C61 SP-C52 SP-C44 SP-C44 SP-C44 SP-C44 SP-C34 SP-C24 SP-C16 LGJ-35/6
LGJ-50/8   SP-C53 SP-C52 SP-C44 SP-C44 SP-C43 SP-C43 SP-C34 SP-C23 SP-C15 LGJ-50/8
LGJ-70/10     SP-C51 SP-C43 SP-C43 SP-C42 SP-C42 SP-C33 SP-C23 SP-C15 LGJ-70/10
LGJ-95/15.20       SP-C42 SP-C42 SP-C41 SP-C41 SP-C32 SP-C22 SP-C14 LGJ-95/15.20
LGJ-70/40       SP-C42 SP-C42 SP-C41 SP-C41 SP-C32 SP-C22 SP-C14 LGJ-70/40
LGJ-120/20.25           SP-C32 SP-C32 SP-C32 SP-C21 SP-C14 LGJ-120/20.25
LGJ-95/55           SP-C32 SP-C32 SP-C32 SP-C21 SP-C14 LGJ-95/55
LGJ-150/20.25               SP-C31 SP-C21 SP-C13 LGJ-150/20.25
LGJ-185/25.30                 SP-C13 SP-C12 LGJ-185/25.30
LGJ-240/30.40                   SP-C11 LGJ-240/30.40
LGJ-35 SP-C61 SP-C61 SP-C53 SP-C44 SP-C44 SP-C44 SP-C44 SP-C34 SP-C34 SP-C16 LJ(TJ)-35
LGJ-50 SP-C61 SP-C53 SP-C52 SP-C44 SP-C44 SP-C43 SP-C43 SP-C34 SP-C24 SP-C15 LJ(TJ)-50
LGJ-70 SP-C53 SP-C52 SP-C51 SP-C43 SP-C43 SP-C43 SP-C43 SP-C33 SP-C23 SP-C15 LJ(TJ)-70
LGJ-95 SP-C52 SP-C51 SP-C43 SP-C43 SP-C43 SP-C42 SP-C42 SP-C33 SP-C22 SP-C15 LJ(TJ)-95
LGJ-120 SP-C44 SP-C44 SP-C43 SP-C42 SP-C42 SP-C41 SP-C41 SP-C32 SP-C22 SP-C14 LJ(TJ)-120
LGJ-150 SP-C44 SP-C43 SP-C42 SP-C41 SP-C41 SP-C32 SP-C32 SP-C32 SP-C21 SP-C14 LJ(TJ)-150
LGJ-185 SP-C24 SP-C24 SP-C23 SP-C22 SP-C22 SP-C22 SP-C22 SP-C21 SP-C13 SP-C13 LJ(TJ)-185
LGJ-240 SP-C16 SP-C16 SP-C15 SP-C15 SP-C15 SP-C14 SP-C14 SP-C13 SP-C13 SP-C12 LJ(TJ)-240


如:LGJ240 对LGJ240 型号为:SP-C11
LGJ120 对LGJ120 型号为:SP-C32
LGJ240 对LGJ240 型号为:SP-C11
LGJ240 对LGJ150 型号为:SP-C13

紧压型绝缘铝绞线(JKLYJ)(架空电缆线,无钢芯)

导线规格
线径(mm)
JKLYJ-50
8.30
JKLYJ-70
10.0
JKLYJ-95
11.6
JKLYJ-120
13.0
JKLYJ-150
14.6
JKLYJ-185
16.2
JKLYJ-240
18.4
导线规格
线径(mm)
JKLYJ-35 SP-C61 SP-C61 SP-C53 SP-C52 SP-C44 SP-C44 SP-C24 JKLYJ-35
JKLYJ-50 SP-C61 SP-C53 SP-C52 SP-C44 SP-C44 SP-C24 SP-C24 JKLYJ-50
JKLYJ-70   SP-C52 SP-C51 44 43 24 SP-C23 JKLYJ-70
JKLYJ-95     SP-C51 43 42 23 SP-C22 JKLYJ-95
JKLYJ-120       43 41 23 SP-C22 JKLYJ-120
JKLYJ-150           22 SP-C22 JKLYJ-150
JKLYJ-185           22 SP-C21 JKLYJ-185
JKLYJ-240             SP-C21 JKLYJ-240
JKLYJ-50/8 SP-C61 SP-C52 SP-C52 SP-C44 SP-C43 SP-C24 SP-C24 JKLYJ-50
JKLYJ-70/10 SP-C52 SP-C51 SP-C51 SP-C43 SP-C43 SP-C24 SP-C23 JKLYJ-70
JKLYJ-95/15 SP-C44 SP-C44 SP-C43 SP-C42 SP-C42 SP-C23 SP-C22 JKLYJ-95
JKLYJ-120/20 SP-C43 SP-C43 SP-C42 SP-C41 SP-C41 SP-C22 SP-C22 JKLYJ-120
JKLYJ-150/20 SP-C34 SP-C34 SP-C33 SP-C32 SP-C32 SP-C22 SP-C21 JKLYJ-150
JKLYJ-185/25 SP-C24 SP-C23 SP-C22 SP-C22 SP-C21 SP-C21 SP-C14 JKLYJ-185
JKLYJ-240/30 SP-C16 SP-C15 SP-C15 SP-C14 SP-C14 SP-C13 SP-C12 JKLYJ-240
  JKLYJ-50 JKLYJ-70 JKLYJ-95 JKLYJ-120 SP-C150 JKLYJ-185 JKLYJ-240

如:JKLYJ240 对JKLYJ240 型号为:SP-C21
JKLYJ240对LGJ95型号为:SP-C22
LGJ300/15,25,40对LGJ300/15,25,40型号为;SP-C01
LGJ300/15,25,40,70对LGJ240,185型号为;SP-C02
LGJ300/15,25,40,70对LGJ150,120,95型号为;SP-C03
LGJ400/25,35,50,65对LGJ400/25,35,50,65型号为 ; SP-C04
LGJ300/35,45,65对LGJ500/35,45,65型号为;SP-C05
