预绞式绝缘导线耐张线夹NL—□/JY

■用途Application

NL_□/jy系列适用于10kv及以下架空绝缘导线的终端或耐张段两端和耐张绝缘子串一起，将架空绝缘导线固定和拉紧。可替代目前线路上常用的包括楔型、螺栓型在内的耐张线夹。

■结构特点Steucture feature

◆限价结构简单，其预绞丝双脚绞合形成空管，后部为预成型的绞环。预绞丝双脚形成的空管缠绕在绝缘导线上时就可以产生极强的握紧力，而绞环用以固定的绝缘子上。

◆线夹有足够的握紧力，具有固定的绞合环，对绝缘导线提供足够的握紧力。而且有更大的适用导线范围。

◆线夹具有高强度，每个绝缘导线耐线夹均有一段额外的预绞长度，从而保证耐张强度可达绝缘导线额定拉断力（R.B.S）100%以上。

◆线夹安装质量易于保证，一致性强，不需要专门训练，肉眼即可进行检验，外观简洁美观。

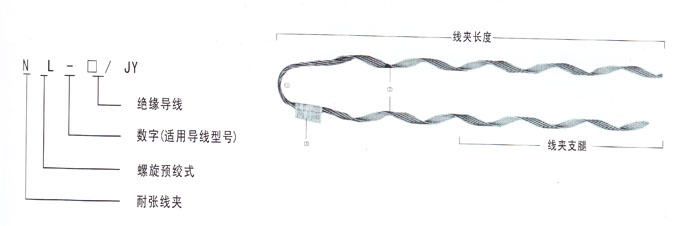

■型号说明Explanation Model

N------耐张线夹 L----螺旋预绞式 -数字（适用导线型号） □绝缘导线 / JY

（1）非绞合环：作为标准形式，适用于小尺寸的绝缘导线绞合环：对于较大尺寸的绝缘导线，采用绞合环来适应不同类型的金具

（2）安装/识别色标：只是安装的其始点，同时可以帮助鉴别线夹的型号

（3）标签：标明产品型号及适用导线直径范围

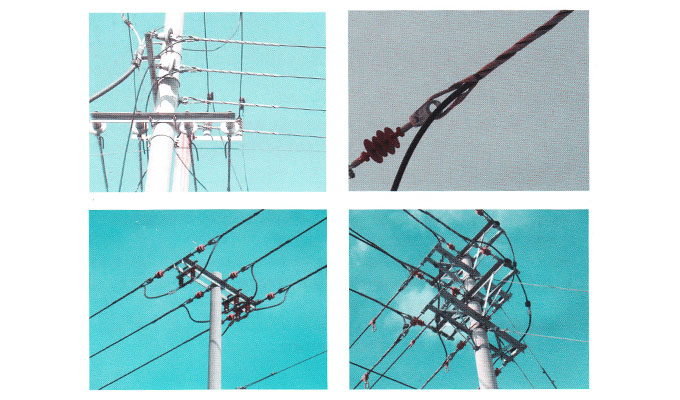

■安装状态图Installation Picture

■1KV预绞式绝缘导线耐张线夹规格及技术参数Specification

耐张线夹型号 Strain clamps type	导线规格 Specification(mm2)	空架绝缘导线/1kV Aeralinsulation aluminium Conductor/1KV	长度 Length(mm)	色标 Color marking	可选配套金具 Kit prouct
耐张线夹型号 Strain clamps type	导线规格 Specification(mm2)	导线直径范围Dia（mm）	长度 Length(mm)	色标 Color marking	可选配套金具 Kit prouct
NL-16/JY	16	6.55-7.34	530	绿	UXS-1
NL-25/JY	25	8.28-9.25	690	红	UXS-1
NL-35/JY	35	9.26-10.29	690	橙	UXS-1
NL-50/JY	50	10.40-11.68	740	蓝	UXS-1
NL-70/JY	70	11.68-13.11	790	蓝	UXS-1
NL-95/JY	95	14.67-16.59	889	黄	UXS-1
NL-120/JY	120	14.67-16.59	889	黄	UXS-1
NL-150/JY	150	16.60-18.77	980	棕	UXS-1
NL-185/JY	185	18.78-21.26	1016	黑	UX-1
NL-240/JY	240	21.27-24.05	1016	紫	UX-2

■10kV预绞式绝缘导线耐张线夹规格及技术参数Specification

耐张线夹型号 Strain clamps type	导线规格 Specification(mm2)	空架绝缘导线/1kV Aeralinsulation aluminium Conductor/1KV	长度 Length(mm)	色标 Color marking	可选配套金具 Kit prouct
耐张线夹型号 Strain clamps type	导线规格 Specification(mm2)	导线直径范围Dia（mm）	长度 Length(mm)	色标 Color marking	可选配套金具 Kit prouct
NL-35/JY	35	14.67-16.59	889	黄	UXS-1
NL-50/JY	50	14.67-16.59	889	黄	UXS-1
NL-70/JY	70	16.60-18.77	980	棕	UXS-1
NL-95/JY	95	18.78-21.26	1016	黑	UX-1
NL-120/JY	120	18.78-21.26	1016	黑	UX-1
NL-150/JY	150	21.27-24.05	1016	紫	UX-2
NL-185/JY	185	24.06-27.20	1016	绿	UX-2
NL-240/JY	240	24.06-27.20	1016	绿	UX-2
NL-300/JY	300	27.21-30.78	1016	红	UX-2

订货需知：配套金具心型环UX独立订购；
本表只列出部分产品，如需其它规格产品，请与本公司联系。
