NL-□/LGJ、LGJF(钢芯铝绞线用)

■用途Application

NL_□/LGJ、LGJF系列适用于架空输电线路、配电线路和变电所在耐张杆上固定钢芯铝绞线。导线的终端或耐张段两端和耐张绝缘子传一起，将架空钢芯铝绞线固定和拉紧。可以替代现有的螺栓型耐张线夹和所有结构形式的楔型线夹以及压缩型耐张线夹等常规形式的耐张线夹。

■结构特点Steucture feature

◆线夹结构简单，其预绞丝双脚绞合形成空管，后部为预成型的绞环。预绞丝双脚形成的空管缠绕在绝缘导线上时就可以产生极强的握紧力，而绞环用以固定的绝缘子上。

◆线夹有足够的握紧力，具有固定的绞合环，对绝缘导线提供足够的握紧力。而且有更大的适用导线范围。

◆线夹具有高强度，每个绝缘导线耐线夹均有一段额外的预绞长度，从而保证耐张强度可达绝缘导线额定拉断力（R.B.S）100%以上。

◆线夹安装简便快捷，在现场无需任何工具，有一人便可迅速徒手完成安装，外观简洁美观

◆线夹材质与导线完全一致，从而保证较强的腐蚀性。

（1）线夹落选管内表面粘有增加导线与线夹摩擦力的金刚砂，符合GB/T2479

（2）安装/识别色标：指示安装的起始点，同时可以帮助鉴别线夹的型号。

（3）握力强度＞95%CUTS（绞线计算拉断力）

（4）预绞式耐张线夹符合DL/T763-2001《架空线路用预绞式金具技术条件》

（5）线夹具有标签，标明产品型号及适用导线直径范围

■型号说明Explanation Model

N------耐张线夹 L----螺旋预绞式 □-数字（表示适用导线型号） LGJ、LGJF---钢芯预绞线

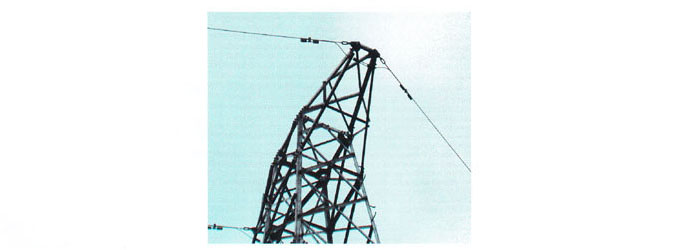

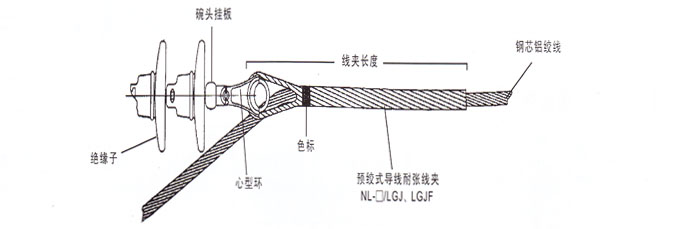

■安装状态图Installation Picture

■预绞式导线耐张线夹（钢芯预绞线LGJ、LGJF）规格及技术参数Specification

耐张线夹型号 Strain clamps type	导线规格 Specification(mm2)	铝绞线直径范围 Dia（mm）	长度（mm）Length	重量（KG）Weight	色标 Color marking	可选配套金具 Kit prouct
NL-16/3	16/3	5.17-5.79	444	0.1	橙	UXS-1
NL-25/4	25/4	6.54-7.34	546	0.1	棕	UXS-1
NL-35/6	35/6	7.35-8.26	622	0.2	黄	UXS-1
NL-50/8	50/8	9.26-10.39	685	0.2	红	UXS-1
NL-70/10	70/10	10.40-11.68	736	0.3	蓝	UXS-1
NL-50/30	50/30	10.40-11.68	736	0.3	蓝	UXS-1
NL-70/40	70/40	13.12-14.66	876	0.6	黄	UX-1
NL-95/15	95/15	13.12-14.66	876	0.6	黄	UX-1
NL-95/20	95/20	13.12-14.66	876	0.6	黄	UX-1
NL-120/7	120/7	13.12-14.66	876	0.6	黄	UX-1
NL-120/20	120/20	14.67-16.59	889	0.8	红	UX-1
NL-95/55	95/55	14.67-16.59	889	0.8	红	UX-1
NL-120/25	120/25	14.67-16.59	889	0.8	红	UX-1
NL-150/8	150/8	14.67-16.59	889	0.8	红	UX-1
NL-150/20	150/20	16.60-18.77	1016	1.1	橙	UX-1
NL-150/25	150/25	16.60-18.77	1016	1.1	橙	UX-1
NL-150/35	150/35	16.60-18.77	1016	1.1	橙	UX-1
NL-120/70	120/70	16.60-18.77	1016	1.1	橙	UX-1
NL-185/10	185/10	16.60-18.77	1016	1.1	橙	UX-1
NL-185/25	185/25	18.78-21.26	1155	1.7	绿	UX-1
NL-185/30	185/30	18.78-21.26	1155	1.7	绿	UX-1
NL-210/10	210/10	18.78-21.26	1155	1.7	绿	UX-1
NL-185/45	185/45	18.78-21.26	1155	1.7	绿	UX-1
NL-210/25	210/25	18.78-21.26	1155	1.7	绿	UX-1
NL-210/35	210/35	18.78-21.26	1155	1.7	绿	UX-1
NL-210/50	210/50	18.78-21.26	1155	1.7	绿	UX-1
NL-240/30	240/30	21.27-24.05	1270	2.3	棕	UX-2
NL-240/40	240/40	21.27-24.05	1270	2.3	棕	UX-2
NL-240/55	240/55	21.27-24.05	1270	2.3	棕	UX-2
NL-300/15	300/15	21.27-24.05	1270	2.3	棕	UX-2
NL-300/20	300/20	21.27-24.05	1270	2.3	棕	UX-2
NL-300/25	300/25	21.27-24.05	1270	2.3	棕	UX-2
NL-300/40	300/40	21.27-24.05	1270	2.3	棕	UX-2
NL-300/50	300/50	24.06-27.20	1422	3.0	红	UX-2
NL-300/70	300/70	24.06-27.20	1422	3.0	红	UX-2
NL-400/20	400/20	24.06-27.20	1422	3.0	红	UX-2
NL-400/25	400/25	24.06-27.20	1422	3.0	红	UX-2
NL-400/35	400/35	24.06-27.20	1422	3.0	红	UX-2
NL-400/50	400/50	27.21-30.78	1651	4.9	黄	UX-2
NL-400/65	400/65	27.21-30.78	1651	4.9	黄	UX-2
NL-400/95	400/95	27.21-30.78	1651	4.9	黄	UX-2
NL-500/35	500/35	27.21-30.78	1651	4.9	黄	UX-2
NL-500/45	500/45	27.21-30.78	1651	4.9	黄	UX-2

订货需知：配套金具心型环UX独立订购；
本表只列出部分产品，如需其它规格产品，请与本公司联系。
