概述Summarize

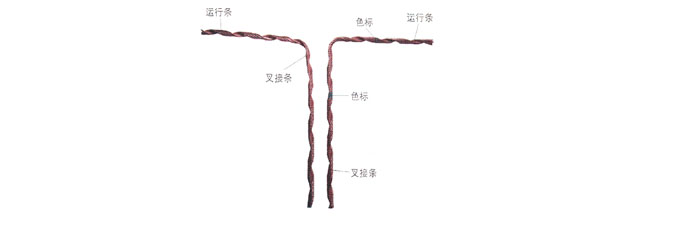

预绞式T型线夹主要用于架空电力线路或变电所,在母线的干线上以“T”型方式引下电流分支。

结构特点Structure feature

预绞式T型线夹强度高。

预绞式T型线夹与导线材质一致,从而保证较强的耐腐蚀性。

预绞式T型线夹结构简单,运行中有很高的可靠性。

预绞式T型线夹安装质量一致性好,且安装过程中不会损伤导线。

预绞式T型线夹安装方便无需任何工具,现场由一人便可迅速徒手完成安装。

■注意事项Notice

为保证安装的简易,避免对T型线夹的过分扭曲,松弛的侧向安装不应超过线角。

T型线夹最初设计为机械握紧装置,为了保证长期的电流传输性能,建议将跳线连接装置或接续管直接连接在主导先和叉接导线上。这样就不需要用T型接续条传输电流了。

所有导线,无论新旧,一定要彻底刮擦直至干净明亮,优质的导电脂立

■预绞式T型线夹(钢芯铝绞线用)技术规格及参数Specification

型号type

适用导线外经(mm)
母线/引下线

适用导线规格
Conductor(mm)
长度
Length(mm)
色标
color marking
TL-25/6 7.0-7.6/7.0-7.6 LGJ-25/6 600
TL-35/6 7.7-8.3/7.7-8.3 LGJ-35/6 600
TL-50/8 9.1-9.7/9.1-9.7 LGJ-50/8 650
TL-50/30

11.2-11.8/11.2-11.8

LGJ-50/30 800
TL-70/10 11.2-11.8/11.2-11.8 LGJ-70/10 800 绿
TL-70/40 13.3-13.9/13.3-13.9 LGJ-70/40 900
TL-95/15 13.3-13.9/13.3-13.9 LGJ-950/15 900
TL-95/20 13.3-13.9/13.3-13.9 LGJ-95/20 900
TL-120/7 14.0-14.6/14.0-14.6 LGJ-120/7 1000
TL-120/20 14.7-15.3/14.7-15.3 LGJ-120/20 1000
TL-95/55 15.4-16.0/15.4-16.0 LGJ-95/55 1100 绿
TL-120/25 15.4-16.0/15.4-16.0 LGJ-120/25 1100
TL-150/8 15.4-16.0/15.4-16.0 LGJ-150/8 1100
TL-150/20 16.1-16.7/16.1-16.7 LGJ-150/20 1100
TL-150/25 16.8-17.4/16.8-17.4 LGJ-150/25 1400
TL-120/70 17.5-18.1/17.5-18.1 LGJ-120/70 1400
TL-150/35 17.5-18.1/17.5-18.1 LGJ-150/35 1400
TL-150/35 17.5-18.1/17.5-18.1 LGJ-150/35 1400
TL-185/10 17.5-18.1/17.5-18.1 LGJ-185/10 1400
TL-185/25 18.9-19.5/18.9/19.5 LGJ-185/25 1500 绿
TL-185/30 18.9-19.5/18.9/19.5 LGJ-185/30 1500
TL-210/10 18.9-19.5/18.9/19.5 LGJ-210/10 1500
TL-185/45 19.6-20.2/19.6-20.2 LGJ-185/45 1400 绿
TL-210/25 19.6-20.2/19.6-20.2 LGJ-210/25 1400
TL-210/35 20.3-20.9/20.3-20.9 LGJ-210/35 1400
TL-210/50 20.3-20.9/20.3-20.9 LGJ-210/50 1400
TL-240/30 21.0-21.6/21.0-21.6 LGJ-240/30 1800
TL-240/40 21.0-21.6/21.0-21.6 LGJ-240/40 1800
TL-240/55 22.4-23.0/22.4-23.0 LGJ-240/55 1800
TL-300/15 22.4-23.0/22.4-23.0 LGJ-300/15 1800

注:T---T型线夹 L---螺旋预绞式 数字---钢芯铝绞线规格

本表只列出部分产品,如需其它铝绞线用预绞式护线条,请与本公司联系!

■预绞式T型线夹(铝绞线用)技术规格及参数Specification

型号type

适用导线外经(mm)
母线/引下线

适用导线规格
Conductor(mm)
长度
Length(mm)
色标
color marking
TL-35/LJ 7.0-7.6/7.0-7.6 LJ-35 600
TL-50/LJ 8.4-9.0/8.4-9.0 LJ-50 650
TL-70/LJ 10.5-11.1/10.5-11.1 LJ-70 750
TL-95/LJ 11.9-12.5/11.9-12.5 LJ-95 800
TL-120/LJ 14.0-14.6/14.0-14.6 LJ-120 1000 绿
TL-150/LJ 15.4-16.0/15.4-16.0 LJ-150 1100
TL-185/LJ 17.5-18.1/17.5-18.1 LJ-185 1400
TL-210/LJ 18.2-18.8/18.1-18.8 LJ-210 1500
TL-240/LJ 19.6-20.2/19.6-20.2 LJ-240 1700
TL-300/LJ 22.4-23.0/22.4-23.0 LJ-300 1800

注:T---T型线夹 L---螺旋预绞式 数字---导线规格 LJ---铝绞线

本表只列出部分产品,如需其它铝绞线用预绞式护线条,请与本公司联系!
