计数器、脱离器

计数器(含在线监测器)
计数器作为避雷器的特殊配套产品，与避雷器串联使用，用于记录避雷器的工作情况。尤其适用于35kV及以上电站和线路用避雷器，也可以用于三要上组合式电压保护产品配套。
计数器在结构上，可分为户外表盘型和柜内分体型；在功能上，分为简单计数型和附加电流监测型；在元件上，可分为阀片采样型和互感器采样型。以上几类计数器我公司均有生产。

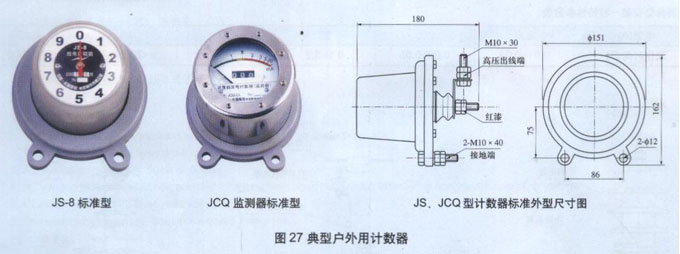

常用户外表盘计数器典型技术参数表：

典型型号	产品描述	系统电压等级 (kV)	标称放电电流 (kA)	动作电流范围 (A)	标称电流下附加残压（kV）	2ms 方波通流容量 (A)	4/10 大电流耐受 (kA)
JS-8	25-50	3-66	5	50-5000	1	400	65
JCQ-11	电流型在线监测器	3-220	10	50-5000	1	600	100

计数器详细说明及用法请参阅我公司专门的计数器使用说明书。若避雷器配套计数器，在其标准型号后加"J"字母表示(带附加电流监测功能的产品用字母"JCQ"表示)。例如：YH5WS-17/50-J表示在YH5WS-17/50避雷器上加装了计数器。

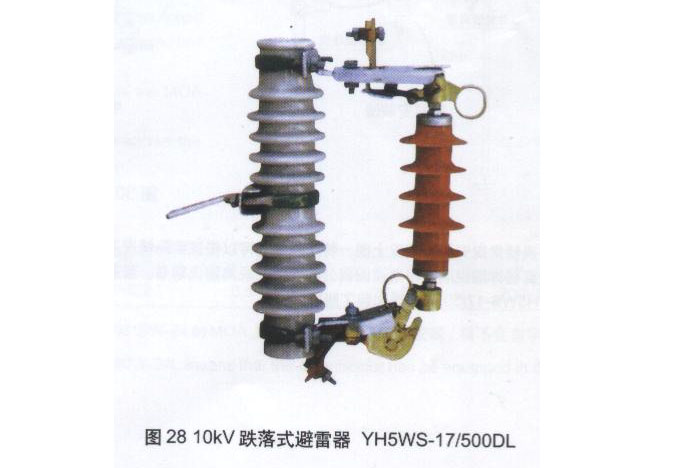

跌落式避雷器(DL)

跌落式避雷器是利用跌落式熔断器的工作原理，实现在不断电的情况下自由更换特殊避雷器。可大大减少维护避雷器的工作量，广泛使用于对供电稳定性要求高的医院，车站机场等场所。

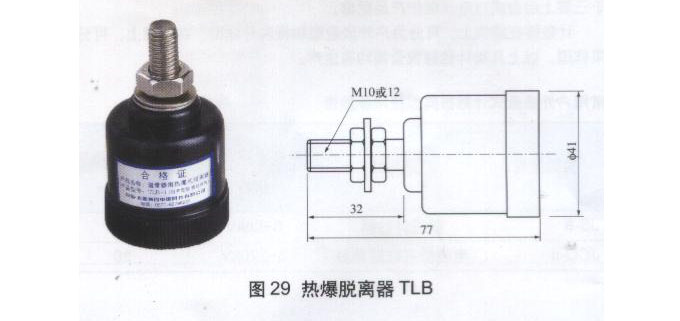

脱离器(TLB)
脱离器作为避雷器的特殊配套产品，与避雷器串联使用，在避雷器出现故障时可迅速动作，将故障避雷器退出电网，同时给出明显的脱离标志，便于维护人员发现故障点，对避雷器进行更换。另一方面，当避雷针正常工作时，脱离器不动作，呈低阻抗，不影响避雷器的保护特性。装设了脱离器的避雷器，才正宗实现了安全免维护使用，方便可靠，欧美、日本等发达国家和地区电网中运行的配电型、电站型、线路型避雷器均普通配套使用脱离器。
我公司脱离器采用新型热爆设计，具有相应快、无误动作的优点，可以与3kV以上各种型号的避雷器配套使用。使用条件与避雷器相同。

脱离器典型安装-秒特性参数表：

电流(A)	800	200	20	5	0.5	0.05
动作时间(S)	0.01-0.02	0.02-0.05	0.1-0.2	0.5-1.0	20-50	200-500

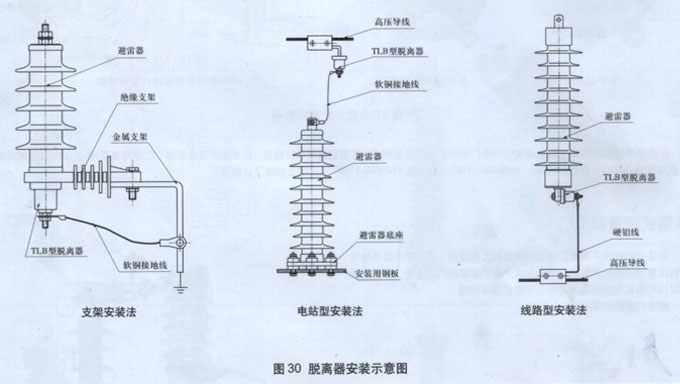

脱离器常规安装方式见上图，特殊条件也可以根据实际情况采用其它安装方法。
脱离器详细说明及用法请阅我们公司专门的脱离器说明书。若避雷器配套脱离器，在其标准型号后加"L"字母表示。例如：YH5WS-17/50-L表示在YH5WS-17/50避雷器加装了脱离器。
