| 用途 |

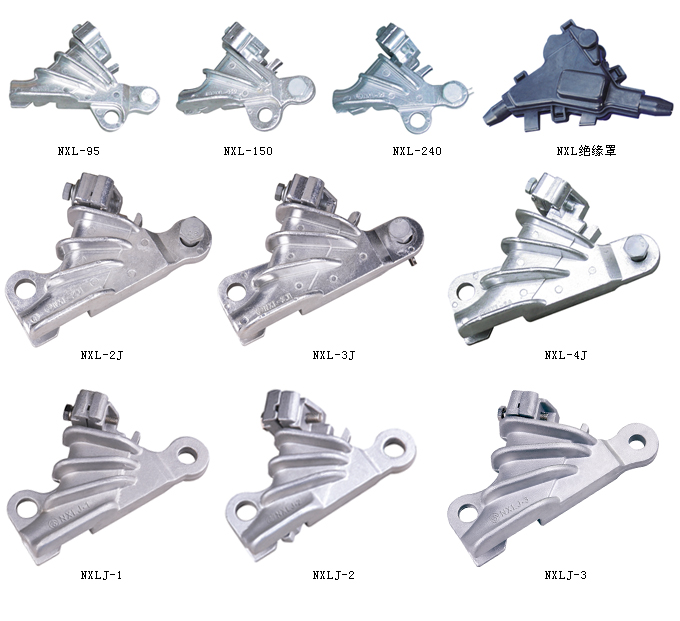

NXL系列楔型耐张线夹适用于10kV及以下配电线路中，将架空绝缘铝导线或裸铝导线固定在转角或终端耐
张杆的绝缘子上，从而将架空导线固定或拉紧，绝缘罩与耐张线夹配套使用，起绝缘防护作用。
| 结构特点 |
◆ 选用非磁性高强度抗氧化铝合金材料制造,无电能损耗
◆ 楔块锁紧结构，安装简便可靠
◆ 圆弧大面积抱紧，导线不易蠕变、握力大
| 绝缘罩性能特点 |
◆ 工频耐压：≥18kV保压1分钟不击穿
◆ 绝缘电阻：＞1.0×1014W
◆ 环境温度：-30℃～90℃
 |
规格及技术参数
| 型号 Catalog No. |
适用导线截面积 section(mm2) |
剥线长度 Length L1 (mm) |
握力 Grip strenght (kN) |
标称破坏负荷 Failure load (kN) |
配套绝缘罩 |
| NXL-1 | 50 | 245 | 5.16 | 14.50 | NXL-95 |
| 70 | 7.12 | ||||
| 95 | 9.40 | ||||
| NXL-2 | 120 | 255 | 12.70 | 23.40 | NXL-150 |
| 150 | 15.20 | ||||
| NXL-3 | 185 | 300 | 18.50 | 36.30 | NXL-240 |
| 240 | 23.60 | ||||
| NXL-4 | φ22.5~27.5mm | 320 | 55 | 61 | NXL-4 |
| 型号 | 适用导线截面积(mm2) | 剥线长度 Length L1 (mm) |
握力(kN) | 标称破坏负荷(kN) | 配套绝缘罩 | |
| NXL-2J | 10KV | 35 | 不 剥 绝 缘 层 |
3.40 | 14.50 | 适用于10kV 绝缘 铝导线 |
| 50 | 4.60 | |||||
| 70 | 6.70 | |||||
| NXL-3J | 10KV | 95 | 8.90 | 23.40 | ||
| 120 | 11.30 | |||||
| 150 | 13.60 | |||||
| NXL-4J | 10KV | 185 | 17.30 | 36.30 | ||
| 240 | 22.50 | |||||
| 型号 | 适用导线(mm) | 导线外径(mm) | 握力(kN) | 标称破坏负荷(kN) |
| NXLJ-1 | LGJ-35/6 | 8.16 | 11.4 |
38 |
| LGJ-50/8 | 9.60 | 15.2 | ||
| LGJ-70/10 | 11.4 | 21 | ||
| LJ-35~70 | 7.5~10.8 | 5.2~9.9 | ||
| 1kV/35~50 | 不剥皮 | 3.36~4.5 | ||
| NXLJ-2 | LGJ-95/15 | 13.61 | 31.5 | 50 |
| LGJ-120/7 | 14.5 | 24.8 | ||
| LGJ-150/8 | 16.0 | 29.6 | ||
| LJ-95~150 | 12.48~15.75 | 13~21 | ||
| 1kV/70~120 | 不剥皮 | 6.7~11.2 | ||
| 10kV35~70 | 不剥皮 | 3.3~6.7 | ||
| LGJ185/10 | 18.0 | 36.8 | ||
| NXLJ-3 | LGJ-240/30 | 21.6 | 68.0 | 70 |
| LJ-185~240 | 17.50~20 | 25.6~32.6 | ||
| 1kV/150~240 | 不剥皮 | 13.6~23 | ||
| 10kV/95~150 | 不剥皮 | 8.9~13.6 |
规格及技术参数Specification
| 型号 Catalog No |
导线规格 mm2 |
缆外径mm |
握力 |
标称破坏载荷 kN |
配套绝缘罩 Insulation cover type |
剥线长度 (mm) |
| NXL-2J (20kV) |
JKLYJ-20/25 | ˉ18.2 | 2.5 | 10.8 | 适用架空绝缘电缆 | 不剥皮 |
| JKLYJ-20/35 | ˉ19.2 | 3.4 | ||||
| NXL-3J (20kV) |
JKLYJ-20/50 | ˉ20.5 | 4.6 | 22.1 | ||
| JKLYJ-20/70 | ˉ22 | 6.7 | ||||
| JKLYJ-20/95 | ˉ23.7 | 8.9 | ||||
| NXL-4J (20kV) |
JKLYJ-20/120 | ˉ25.2 | 11.3 | 36.4 | ||
| JKLYJ-20/150 | ˉ26.7 | 13.6 | ||||
| NXL-5J (20kV) |
JKLYJ-20/185 | ˉ28.3 | 17.3 | 45.5 | ||
| JKLYJ-20/240 | ˉ30.6 | 22.5 | ||||
| JKLYJ-20/300 | 32.8 | 28.2 |
