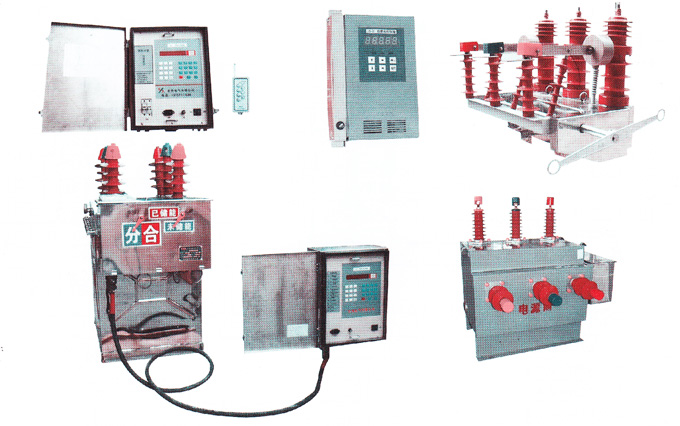

CHZ3A-12 型户外交流高压真空断路器




1)概述
CHZ3A-12/T630-20型交流高压真空柱上干式自动重合器,是额定电压12kV、50Hz交流三相高压配电网中的控制维护设备 。重合器是一种智能化装置,与分段器配合使用可以不依靠另外的控制系统实现配电自动化。重合器由断路器(及其操动机构)、控制器及控制电源三部分组成,它除了能跟断路器一样分、合正常和故障的高压线路之外,在短路故障发生后还能按预先的整定次数进行多次自动重合闸,以便让分段器在重合器间隙期内动作隔离故障线路、完好线路及恢复供电;如果多次重合闸失败后,重合器则合闸闭锁,此时,环网(或“手拉手”网络)内的另一端、原先处于合闸闭销的重合器解除闭锁自动合闸完好线路能立即恢复供电。电网自动化能在故障发生后,将停电范围限制在最小范围内,具有很高的社会效益和经济效益。本产品具有“四遥”远程通讯功能,可实现光纤、微波、载波、电台以及GSM/GPRS、CDMA等通讯功能。
2)使用环境
产品正常使用条件如下:
1.环境温度:+40℃~-30℃,日温差:25K;
2.海拔高度:不超过2500米;
3.风压不超过700Pa(相当于风速34m/s);
4.振幅:无经常性剧烈运动,不超过8度。;
5.污染等级3级。;
6.不适用于有火灾、爆炸危险、有化学腐蚀及剧烈振动的场所。
3)符合标准
《JB7570交流高压自动重合器》《GB1984交流断路器》及DL/T403以及企业标准OHX.520.703的要求。

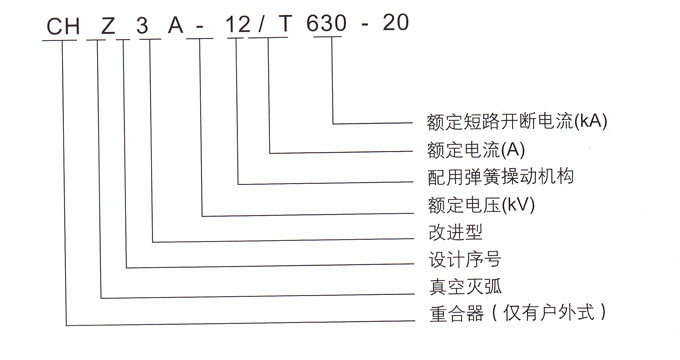

4)型号意义


5)主要技术参数
序号 名称 单位 数据
1 额定电压 kV 12
2

额定绝
缘水平

1min
工频耐压
干试 kV 42/48(断口)
湿试 34
雷电冲击耐压(峰值) 75/85(断口)
3 额定电流 A

630

4 额定短路开断电流 kA 20
5 额定最小启动电流 A 1.2倍额定电流
5 额定操作顺序   分-0.3s-合分-180s-合分(后面两个6s可调的更长,重合次数可设定)
6 额定短路开断电流开断次数 30
7 额定短路关合电流(峰值) kA 50
8 额定峰值耐受电流 kA 50
9 额定短时耐受电流 kA 20
10 额定短时持续电流 s 4
12 分闸时间
(分励脱扣)
最高操作电压 ms 15-50
额定操作电压 15-50
最低操作电压 30-60
13 合闸时间 ms 25-50
14 全开断时间 ms ≤100
15 燃弧时间 ms ≤20
16 机械寿命 10000
17 合闸功 J 70
18 储能电机额定输入功率 W <250
19 额定操作电压及辅助回路额定电压 V 直流220
交流220
20 额定电压下储能时间 s <6
