GW1-12G(D)/□-□户外交流高压隔离开关

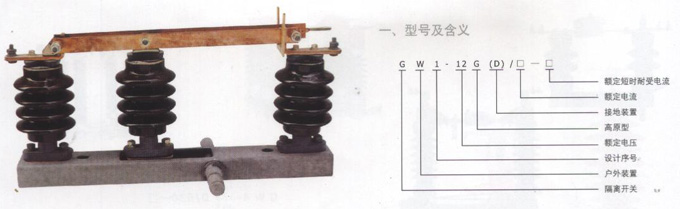

一、型号及含义
二、使用环境

●海拔高度1000-3000m;
●环境温度:上限+40℃,下限一般为地区-30℃,高寒地区-40℃;
●风压不超过8度;
●地震烈度不超过8度;
●安装场所应无频繁的剧烈震动:
●普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉淀、盐雾、灰尘及其它爆炸性、侵蚀性物质;
●防污型适用于重污秽地区,但不应有引起火灾及爆炸等物质。
三、产品使用范围
GWL-12G(D)系列户外高压隔离开关,为单极结构的高压开关设备,在户外12KV线路网络中有电压负载情况下分、合电路之用,带接地刀的开关,配用CS口型手动机构,可防止带电接地线和带接地线“合闸”等误操作,操作人员也不必再另外挂地线。其中防污型户外高压隔离开关可满足严重污染地区用户的需求,可以有效地解决隔离开关在运行中出现污闪问题。
四、主要技术数据
项 目 单 位


参 数 备 注
额定电压 KV 12
额定电流 A 630 1250
额定峰值耐受电流 kA 50 100 接地闸刀与主闸刀相同
额定短时耐受电流 kA/4s 20 40


五、型号及规格
结构型式 型号(电流等级630A)


型号(电流等级1250A)
不接地 GW1-12G/630 GW1-12G/1250
东触头接地 GW1-12G(D1)/630 GW1-12G(D1)/1250
静触头接地 GW1-12G(D2)/630 GW1-12G(D1)/1250

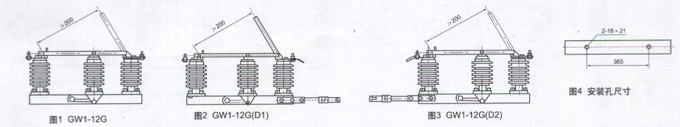

六、外型及安装尺寸
七、订货须知
●订购本开关时须注明产品全型号、额定电压、额定电流、热稳定电流。是否带接地装置,设备安装方式等。
●特殊要求与厂商协商。
