GN19-12(C)系列户内高压隔离开关

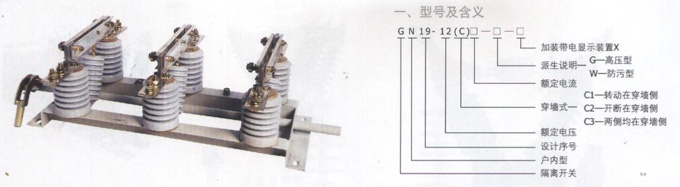

一、型号及含义
二、使用环境
●海拔高度1000-3000m;
●周围空气温度:上限+40℃,下限-30℃;
●相对湿度:日平均值不大于95%,月平均值不大于90%;
●地震烈度不超过8度;
●没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所 。
三、使用场所
GN19-12(C)系列户内高压隔离开关用于额定电压12KV交流50H2及以下电力系统中,配用CS6-1型人力操作机构,作为在有电压无负载情况下分、合电路之用,已有派生产品防污型、高原型和可加装带电显示装置等。
四、主要技术数据
型号

Type


额定电压

Rated voltage KV
额定电流

Rated Current A
额定短时耐受电流(4s)KA 额定峰值耐受电流KA
GN19-12/400-12.5 12 400 12.5 31.5
GN19-12/630-20 12 630 20 50
GN19-12/1000-31.5 12 1000 31.5 80
GN19-12/1250-31.5 12 1250 31.5 80
GN19-12(C)/400-12.5 12 400 12.5 31.5
GN19-12(C)/630-20 12 630 20 50
GN19-12(C)/1000-31.5 12 1000 31.5 80
GN19-12(C)/1250-31.5 12 1250 31.5 80

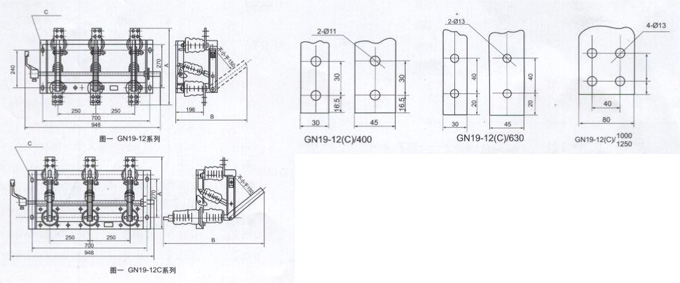

五、外型及安装尺寸
产品型号


A B C
GN19-12/400 450 436 4-14*24
GN19-12/630 490 436
GN19-12/1000
GN19-12/1250
510 530 4-18*28
GN19-12/400 420 625 4-14*24
GN19-12/630 460 625
GN19-12/1000
GN19-12/1250
505 745 4-18*28
