C型线夹

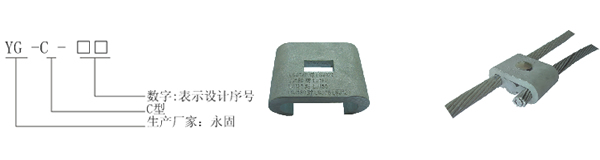

一、产品型号命名方法:
产品名称:C型线夹
型号表示方法:



二、C型线夹简介
C型线夹主要用于架空配电线路中20kV架空绝缘导线、铝绞线、钢芯铝绞线、钢绞线和铜导线非承受力位
置上T接接续或跳线用。该线夹采用导电性能良好的高强度特殊铝合金制造,结构采用合理C型和铰型楔块构成,
当铰型楔块在外力作用下,将导线压紧在线夹壳体和楔块之间。当导线热胀冷缩时,C型结构应用具有的弹性,
始终保持线夹与导线间持久恒定的接触压力。它随着外界环境及负载条件的变化,而接触压力不变,满足了接
续连接的最佳要求。
三、结构特点:
1.接触性能:线夹与导线接触面大,夹紧力恒定,直流电阻比率在0.85~0.9之间;
2.过载能力:过载能力达到核定电流2倍以上;
3.牢固性能:高强度材料,不锈钢螺栓紧固,连接可靠,永不脱落;
4.热循环性能:热循环性能好,始终在直流电阻比率1以下运行;
5.安装:安装和拆卸方便,适合高空作业;
6.节能性能,材质采用高强度特殊铝合金制造,无电磁损耗,抗腐蚀、抗氧化。
四、绝缘罩特点:
1.工频耐压:≥30kV保压1分钟不击穿;
2.绝缘电阻:≥1.0×1014 Ω;
3.环境温度:-30℃~90℃;
4.耐气候性能:经人工气候老化试验1008小时后性能良好;
5.抗拉强度:≥20Mpa。
五、C型线夹安装说明
    C型线夹为非承力型电力连接金具,不能用作承力金具;只能使用于导线的连接,跳线,“T”接及变压器
引下线。线夹适用电压等级:380kV、10kV、35kV、110kV、220kV、可以铝-铝、铜-铜、铁-铁的连接。无
须包铝包带。
1、确定型号:仔细核对导线与线夹上所标一致,如:CT-822 LGJ185-LJ120/95,LGJ95表示为:LGJ185对LJ(TJ)120或LGJ185对LJ(TJ)95或LGJ185对LGJ95的连接。(如图1)
2、确定大小线:因线夹在设计中考虑满足不同线径的配合,铰接块两边的内弧面有不同的尺寸,大弧面配合大导线;小弧面配合小导线。规定:母块为大(主)线,公块为小(支)线,把铰接块拿出,使其成拱状(两铰块转成一定角度)。(如图2)
3、放好导线和螺栓:把导线放入“C”件线槽中,根据大小线放入成弓形向外)。从“C”件背面插入螺栓,使螺栓位于铰接块顶部的中间位,用扳手拧紧螺栓。(如图3、4)
4、确认已装好:在拧紧螺栓时,在最后几个螺牙应有明显受力感,把铰接块压平,顶住“C”件即可。“C”件应有微微变形。(如图5)
注:安装完后用手拉或扳两导线,看两导线是否已被压紧。
5、拆卸:松开螺栓,在铰接与“C”件间插入螺丝批,用力向上撬,使铰接块向上拱即可。(如图6)

铝绞线(LJ),铜绞线(TJ),JKLYJ为不带钢芯架空绝缘导线




导线规格
线径(MM)
LJ(TJ)-35
7.5
LJ(TJ)-50
9

LJ(TJ)-70
10.8

LJ(TJ)-95
12.12

LJ(TJ)-120
14.25

LJ(TJ)-150
15.75
LJ(TJ)-185
17.5
LJ(TJ)-240
20
主线
支线
LJ(TJ)-16

YG-C63

YG-C62

YG-C54

YG-C54

YG-C45

YG-C45

    LJ(TJ)-16
LJ(TJ)-25

YG-C63

YG-C62

YG-C54


YG-C54

YG-C45

YG-C45

YG-C34 YG-C24

LJ(TJ)-25
LJ(TJ)-35


YG-C61

YG-C61

YG-C53

YG-C52 YG-C44

YG-C44

YG-C24

YG-C16

LJ(TJ)-35
LJ(TJ)-50



YG-C61


YG-C53

YG-C52

YG-C44

YG-C43

YG-C24

YG-C16

LJ(TJ)-50
LJ(TJ)-70



YG-C52


YG-C51

YG-C43

YG-C43

YG-C23

YG-C16

LJ(TJ)-70
LJ(TJ)-95



YG-C43


YG-C43

YG-C42

YG-C23

YG-C15

LJ(TJ)-95
LJ(TJ)-120



YG-C42

YG-C41

YG-C22

YG-C15

LJ(TJ)-120
LJ(TJ)-150



YG-C32


YG-C22

YG-C14

LJ(TJ)-150
LJ(TJ)-185



YG-C21

YG-C13

LJ(TJ)-185
LJ(TJ)-210

              YG-C13

LJ(TJ)-210
LJ(TJ)-240

              YG-C12

LJ(TJ)-240
JKLYJ-50

YG-C61

YG-C61

YG-C53

YG-C52

YG-C44

YG-C43

YG-C24

YG-C16

LJ(TJ)-50
JKLYJ-70

YG-C61

YG-C53

YG-C52

YG-C51

YG-C43

YG-C43

YG-C24

YG-C16

LJ(TJ)-70
JKLYJ-95

YG-C53

YG-C52

YG-C51

YG-C44

YG-C43

YG-C42

YG-C23

YG-C15

LJ(TJ)-95
JKLYJ-120

YG-C52

YG-C44

YG-C43

YG-C43

YG-C42

YG-C42

YG-C23

YG-C15

LJ(TJ)-120
JKLYJ-150

YG-C44

YG-C44

YG-C43

YG-C42

YG-C41

YG-C41

YG-C22

YG-C15

LJ(TJ)-150
JKLYJ-185

YG-C43

YG-C24

YG-C24

YG-C23

YG-C23

YG-C22

YG-C22

YG-C14

LJ(TJ)-185
JKLYJ-240 YG-C24 YG-C24

YG-C23

YG-C22

YG-C22

YG-C21

YG-C21

YG-C13

LJ(TJ)-240
  LJ(TJ)-35

LJ(TJ)-50

LJ(TJ)-70

LJ(TJ)-95

LJ(TJ)-120

LJ(TJ)-150

LJ(TJ)-185

LJ(TJ)-240
