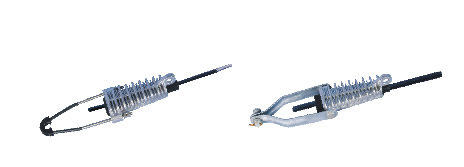

NXJ楔型绝缘耐张线夹

NXJ楔型绝缘耐张线夹

一、产品型号命名方法:
产品名称:NXJ楔型绝缘耐张线夹
型号表示方法:



二、主要用途及适用范围
NXJ系列适用于20kV架空绝缘铝芯线(JKLYJ)的终端或耐张段两端和耐张绝缘子串一起,将架空绝缘导线固
定并拉紧。产品按导线规格分别配有不同的塑料楔芯。

三、 线夹结构及主要参数
线夹由壳体、塑料楔芯和拉环三部分组成,线夹外壳采用高强度铝合金经热处理制造,整体为楔形,一面为
开口,可取、放导线;外壳有增加挂紧线器的结构,其型号中带Q。楔芯采用绝缘强度高、机械性能好的阻燃型
增强塑料制成,其外形为楔形、与壳体锥度相一致,楔芯内槽尺寸与绝缘导线外径相匹配。根据使用导线的截面
积和其电压等级,按下面NXJ楔型绝缘耐张线夹选用表1选用线夹型号(含楔芯)。凡使用情况与选用表1参数不相
符时,均会影响线夹对导线的握力,故选用及应用线夹时应特别注意。拉环有U 型拉环、扁钢拉环和不锈钢拉环
三种。U 型拉环采用Q235钢,经热镀锌制造,螺纹部分可用螺母微调导线的弛度。扁钢拉环,可以活动安装。

表1



型号 导线规格 架空绝缘导线/20kV 握力
kN
破坏载荷
kN
导线外径 选用楔芯
NXJ-2Q
(20kV)


25


φ18.2

20kV/25

2.5

22.1
35

φ19.2

20kV/35

3.4

50

φ20.5

20kV/50

4.6


70


φ22

20kV/70

6.7

NXJ-3Q
(20kV)
95

φ23.7

20kV/95

8.9

36.4
120

φ25.2

20kV/120

11.3
150

φ26.7


20kV/150


13.6

185 φ28.3

20kV/185

17.3

NXJ-4Q
(20kV)
240

φ30.6

20kV/240

22.5

45.5
300

φ32.8

20kV/300

28.2
