| 用途 |

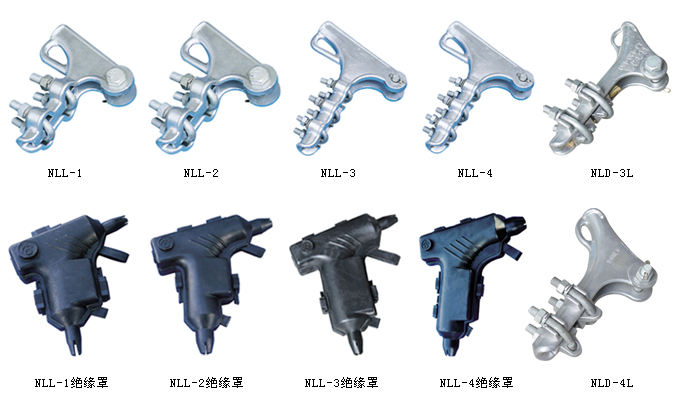

NLL系列螺栓型铝合金耐张线夹适用于10kV及以下架空线路中，在耐张杆上固定铝绞线或钢芯铝绞线，
用于架空绝缘铝导线和绝缘罩配套使用，起绝缘防护作用。
| 结构特点 |
◆ 夹体采用高强度铝合金制造
◆ 外表光洁，使用寿命长
◆ 安装使用方便
◆ 无电能损耗，是节能认证产品。
| 绝缘罩性能特点 |
◆ 工频耐压：≥18kV保压1分钟不击穿
◆ 绝缘电阻：＞1.0×1014W
◆ 环境温度：-30℃～90℃
◆ 耐气候性能：经人工气候老化试验1008小时后性能良好
 |
规格及技术参数
| 型号 Catalog No. |
适用导线 Conductor |
U型螺丝 U boit | 破坏负荷 kN | |
| 个数 | 直径 | |||
| NLL-1 | 5.0-10.0 | 2 | 12 | 40 |
| NLL-2 | 10.1-14.0 | 2 | 12 | 40 |
| NLL-3 | 14.1-18.0 | 3 | 14 | 70 |
| NLL-4 | 18.1-23.0 | 3 | 14 | 90 |
| NLL-7 | 12.48-21.66 | 4 | 16 | 90 |
| NLL-5L | 23-29 | 3 | 16 | 90 |
| NLL-6 | 25.9-32..67 | 5 | 16 | 100 |
(配变电用)
| 型号 Catalog No. |
适用铝绞线型号 Applicable aluminum stranded conductor type |
U型螺丝 U boit | 破坏负荷 kN | |
| 个数 | 直径 | |||
| NLD-2L | LJ-35-95 | 2 | M12 | 30 |
| NLD-3L | LJ-120-150 | 2 | M12 | 40 |
| NLD-4L | LJ-185-240 | 2 | M14 | 50 |
| NLD-5L | LJ-240-300 | 2 | M14 | 70 |
| NLL-190 | 16~70(5.1~11.4) | 2 | M12 | 40 |
| NLL-285 | 70~150(11.4~17.1) | 2 | M12 | 70 |
| NLL-320 | 120~185(13~18.9) | 2 | M12 | 70 |
