JXL系列安普线夹及绝缘罩
 用途 |
安普线夹适用架空配电线路中架空绝缘铝绞线或钢芯铝绞线间的非承力接续或分支，绝缘罩和线夹配套使用，
起绝缘防护作用。
| 线夹的选用 |

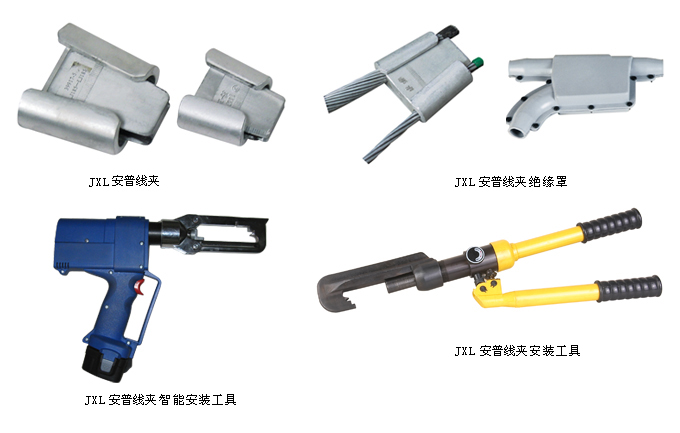

安普线夹由C型楔壳和楔块两部分组成(如下图所示)，C型楔壳和楔块间构成的沟槽尺寸与所要安装的导线直
径有直接关系。沟槽尺寸及形状由设计者和制造厂来确定。因此，选用楔型线夹时，用户只需同时提供主导
线的型号和截面尺寸即可。安普线夹选用见表2和表2。
| 线夹安装工具的选用 |
图1.安普线夹壳体分为1号、2号、3号、4号共四种，按线夹壳体大小选用安装工具。1号、2号壳体线夹选用
小号安装工具，3号、4号壳体选用大号安装工具。图2.我公司研制的智能安装工具，具有操作方便、适用可
靠、安装效果良好等诸多优点，可供用户选用。
| 结构特点 |
非磁性材料，无电能损耗楔块弹力夹紧，接续可靠适于各种导线组合，适用性强。
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| 主导线 | LGJ-35/6 8.16 | LGJ-50/8 9.60 |
LGJ-70/10,40 | LGJ- 95/15,20 |
LGJ-120/20,25 | LGJ-150/20,25 | LGJ-185/25,30 | LGJ-240/30, 40,50 |
||||||
| 线夹代号 | ||||||||||||||
| 支导线 | 11.40 | 13.60 | 13.60 | 13.87 | 15.07 | 15.74 | 16.67 | 17.10 | 18.90 | 18.88 | 21.6 | 21.66 | ||
| LGJ-35/6 | 15508-2 | 15509-0 | 16509-8 | 17510-9 | 17510-9 | 28411-6 | 28512-0 | 39412-5 | 39512-8 | 31513-5 | 42514-9 | |||
| LGJ-50/8 | 15509-6 | 16611-4 | 17511-6 | 17511-6 | 28512-6 | 28512-6 | 39513-4 | 39513-4 | 31514-2 | 42515-6 | ||||
| LGJ-70/10 | 16611-4 | 17612-5 | 17612-5 | 28613-3 | 28613-6 | 39614-3 | 39614-3 | 31615-1 | 42616-5 | |||||
| LGJ-70/40 | 17713-9 | 17713-9 | 28714-8 | 28714-8 | 39715-3 | 39715-3 | 31716-3 | 42717-7 | ||||||
| LGJ-95/ 15,20 |
17713-9 | 28714-8 | 28714-8 | 39715-3 | 39715-7 | 31716-3 | 42717-7 | |||||||
| LGJ-120/ 20 |
28815-0 | 28815-4 | 39815-9 | 39816-2 | 31817-3 | 42818-3 | ||||||||
| LGJ-120/ 25 |
28815-8 | 39816- | 39816-6 | 31817-3 | 42818-7 | |||||||||
| LGJ-150/ 20 |
39916-7 | 39916-9 | 31917-8 | 42919-1 | ||||||||||
| LGJ-150/ 25 |
39917-1 | 31918-2 | 42919-1 | |||||||||||
| LGJ-185/ 25,30 |
31118-8 | 42120-2 | ||||||||||||
| LGJ-240/ 30,40 50 |
42221-6 | |||||||||||||
| LJ16-5.1 | 15406-6 | 15407-3 | 16408-3 | 17409-4 | 17409-4 | 28410-4 | 28410-4 | 39410-9 | 39411-3 | 31412-0 | 42413-4 | |||
| LJ25-6.45 | 15407-3 | 15408-3 | 16408-9 | 17410-0 | 17410-0 | 28410-8 | 28411-1 | 39411-6 | 39412-0 | 31412-7 | 42414-0 | |||
| LJ35-7.5 | 15407-7 | 15408-6 | 16409-5 | 17410-7 | 17410-7 | 28411-6 | 28411-6 | 39412-0 | 39412-5 | 31413-2 | 42414-0 | |||
| LJ50-9 | 15508-6 | 15509-6 | 16510-5 | 17511-6 | 17511-6 | 28512-0 | 28512-6 | 39512-8 | 39513-4 | 31514-2 | 42515-6 | |||
| LJ70-10.8 | 16509-8 | 16510-5 | 16611-1 | 17612-5 | 17612-5 | 28612-9 | 28613-3 | 39613-7 | 39614-3 | 31615-1 | 42616-5 | |||
| LJ95-12.12 | 17510-1 | 17510-9 | 17611-8 | 17713-0 | 17713-0 | 28613-6 | 28713-9 | 39614-3 | 39714-8 | 31715-1 | 42716-9 | |||
| LJ120 -14.25 |
18511-2 | 18511-9 | 18612-8 | 18714-1 | 18714-1 | 28815-0 | 28815-0 | 39715-7 | 39815-9 | 31816-6 | 42817-9 | |||
| LJ150 -15.75 |
28512-0 | 28512-6 | 28613-6 | 28714-8 | 28714-8 | 28815-4 | 28815-8 | 39816-2 | 39816-6 | 31817-3 | 42818-7 | |||
| LJ(TJ) -185 |
39512-8 | 39513-4 | 39614-3 | 39715-7 | 39715-7 | 39816-2 | 39816-6 | 39917-1 | 39917-3 | 31918-2 | 42919-6 | |||
| LJ(TJ) -210 |
31513-5 | 31514-2 | 31615-1 | 31716-3 | 31716-3 | 31817-3 | 31817-3 | 31917-8 | 31918-2 | 31118-8 | 42120-2 | |||
| LJ(TJ) -240 |
42414-0 | 42514-9 | 42615-7 | 42716-8 | 42716-9 | 42817-5 | 42817-9 | 42918-6 | 42918-6 | 42119-4 | 42220-8 | |||
注：线夹代号说明：如28613-3，代号第一个数字2表示为线夹的2# 壳体；代号第二个数字8表示为线夹楔块的大圆弧
槽半径，代号后三个13-3表示主支导线半径之和。
客户订货时可注明主导线和支导线的型号规格，或按以上选型表确定线夹代号。
