| 用途 |

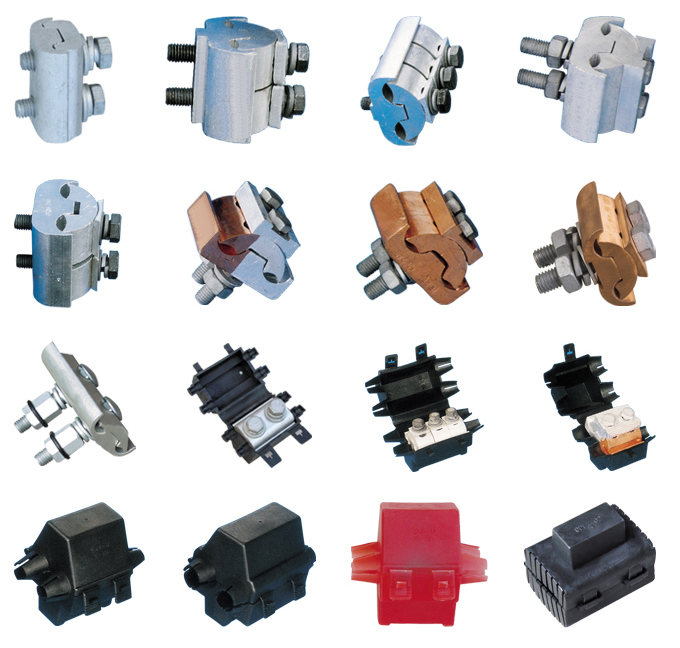

BL、JBT、JB-TL系列异形并沟线夹适用于架空电线路中导线的非承力接续与分支，与绝缘罩配套使用起防护绝缘作用。
| 结构特点 |
◆ 选用抗氧化铝合金材料
◆ 部件连体，安装时不会掉件
◆ 圆弧大面积抱紧，导线不易蠕变
| 绝缘罩性能特点 |
◆ 工频耐压：≥18kV保压1分钟不击穿
◆ 绝缘电阻：＞1.0×1014W
◆ 环境温度：-30℃～90℃
◆ 耐气候性能：经人工气候老化试验1008小时后性能良好
 |
规格及技术参数
| 产品名称Name | 型号Type | 适用导线规格Conductor(mm2) |
| 异性铝并沟线夹 Specific form aluminium par allel groove clamp |
JBL-6-35 | 6-35 |
| JBL-16-70 | 16-70 | |
| JBL-35-120A | 35-120 | |
| JBL-35-120B | ||
| JBL-50-240A | 50-240 | |
| JBL-50-240B | ||
| JBL-120-400A | 120-400 | |
| JBL-120-400B |
规格及技术参数
| 产品名称Name | 型号Type | 适用导线规格Conductor(mm2) |
| 异性铜并沟线夹 Specific form copper |
JBT-10-70 | 10-70 |
| JBT-35-120 | 35-120 | |
| JBT-50-240 | 50-240 | |
| 异性铜铝并沟线夹 Specific form copper |
JB-TL-10-70 | 10-70 |
| JB-TL-35-120 | 35-120 | |
| JB-TL-50-240 | 50-240 |
注：A型为两个螺栓，B型为三个螺栓。
NOte:A-two bolts,B-three bolts.
| 型号 Type | 适用导线规格Conductor(mm)2 | 主要尺寸 Main size | 对应型号e | ||||
| L | B | H | M | 螺栓数 | |||
| JBL-6～70 | 6～70 | 44 | 36 | 45 | M8 | 2 | PGA102 |
| JBL-25～120 | 25～120 | 55 | 45 | 50 | M8 | 2 | PGA402 |
| JBL-25～120 | 25～120 | 85 | 45 | 50 | M8 | 3 | PGA403 |
| JBL-50～300 | 50～300 | 55 | 62 | 70 | M10 | 2 | PGA602 |
| JBL-50～300 | 50～300 | 85 | 62 | 70 | M10 | 3 | PGA603 |
